System siFramo 100

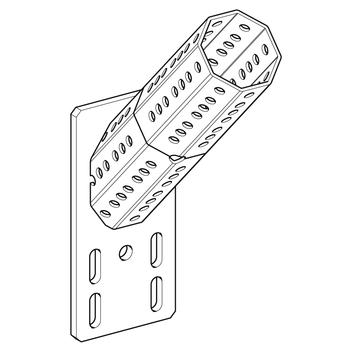

Adapter czołowy STA F 100-E 45°
Zastosowanie
Adapter czołowy STA F 100-80 - E 45° pełni funkcję wsporczą oraz usztywniającą pod kątem 45°. Używany głównie w połączeniu z profilem nośnym F 100 elementów takich jak konsole czy przy budowie trawersów.
Montaż
W zależności od wykonania elementu istnieją dwie możliwości montażu:

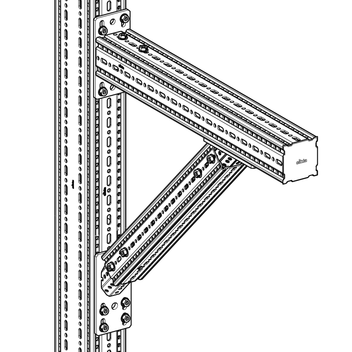

| a) | Łączenie systemowe - tj. za pomocą 4 wkrętów kształtowych do profilu nośnego (lub 2 x 4 FLS F). |

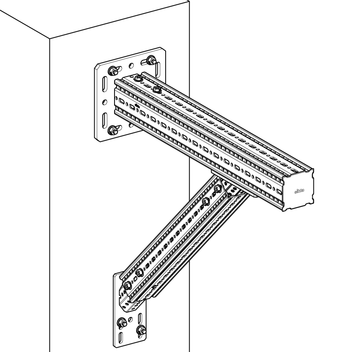

| b) | Kotwienie do betonu za pomocą 2 x kotew M10 po przekątnej w otworach wzdłużnych. Kotwy montować aż do oporu. |
Dane techniczne

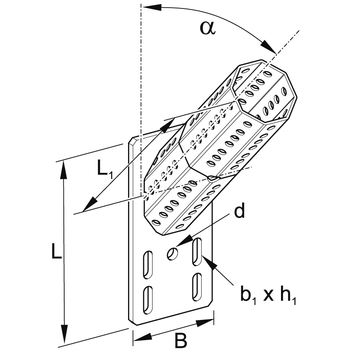

| Typ | L [mm] | B [mm] | L1 [mm] | d [mm] | b1 [mm] | h1 [mm] | α [°] |
|---|---|---|---|---|---|---|---|
| STA F 100-80-E 45° | 210 | 100 | 244,5 | 14 | 11 | 20 | 45 |
| Wykonanie: | Płytka podstawy zespawana z ośmiokątem F 80 |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
ETA-24/0471
