System siFramo 100

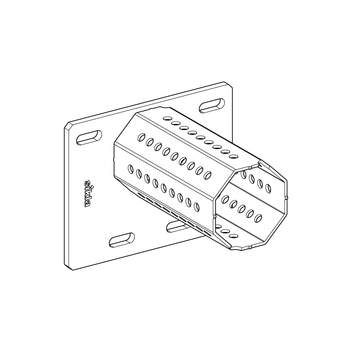

Adapter czołowy STA F 160-100-E
![](/sixcms/media.php/443/thumbnails/STA_F_160_100_E_10344.tif.66201.png)
![](/sixcms/media.php/443/thumbnails/STA_F_160_100_E_10344_M.tif.66209.png)
![](/sixcms/media.php/443/thumbnails/STA_F_160_100_E_10344_ANW02.tif.66217.png)
![](/sixcms/media.php/443/thumbnails/STA_F_160_100_E_10344_ANW03.tif.66225.png)
Zastosowanie
W połączeniu z konsolami nośnymi, konsolami AK lub profilami nośnymi F 100, adapter czołowy umożliwia tworzenie poprzecznic i innych konstrukcji.
Montaż

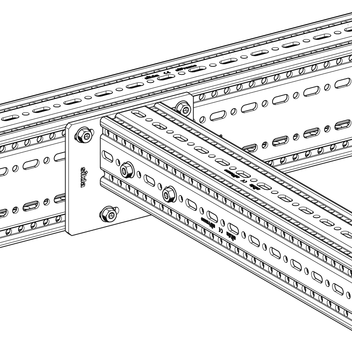

Łączenie systemowe do profilu nośnego F 100/160 (na stronie o szer. 160) za pomocą 4 wkrętów kształtowych FLS F.
Łączenie adaptera STA F 160 - 100-E z profilem TP F 100 za pomocą 4 wkrętów kształtowych. Należy wkręcić po 2 wkręty na przeciwległych stronach elementu (strona o szer. 160). Mocowanie do ścian i stropów za pomocą 4 kotew do dużych obciążeń M10.
Dane techniczne

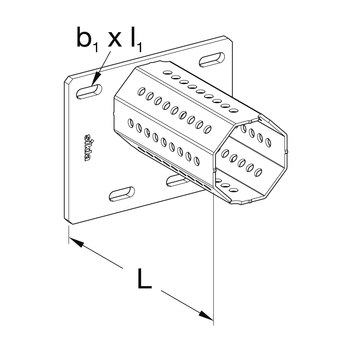

Typ | Wymiar płytki podstawy [mm] | L [mm] | b1 x l1 [mm] |
---|---|---|---|
STA F 160-100-E | 160 x 200 | 180 | 11 x 20 |
Wykonanie: | Płytka zespawana z kształtownikiem ośmiokątnym F 100 |
Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
Environmental Product Declaration siFramo plik PDF | 679.9 KB
