System siFramo 100

Adapter czołowy STA F 100 - 100/160

Zastosowanie

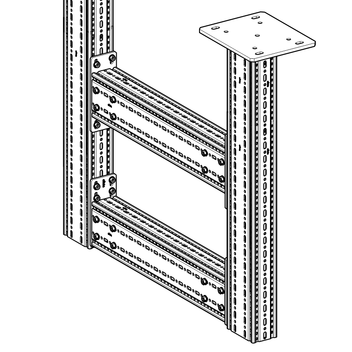

Adapter czołowy w połączeniu z konsolami nośnymi, konsolami AK lub profilem nośnym TP F 100 i TP F 100/160, umożliwia tworzenie różnorodnych konstrukcji o szerokim spektrum zastosowania.

Montaż

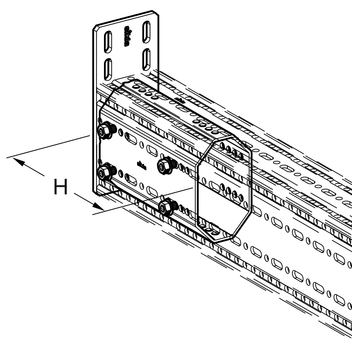

Do połączenia z profilem nośnym TP F 100 lub TP F 100/160 (od strony o szer. 100) należy użyć 4 wkrętów kształtowych FLS F.

Połączony z adapterem czołowym STA F 100 - 100/160, profil nośny TP F 100/160 należy przymocować 8 wkrętami kształtowymi FLS F. 4 z 8 wkrętów należy wkręcić po przeciwległej stronie mocowania; należy mocować się do szerszych stron profilu.

Dane techniczne

Typ
Wymiar płytki podstawy
[mm]
Otwór w płytce
podstawy dla
H
[mm]

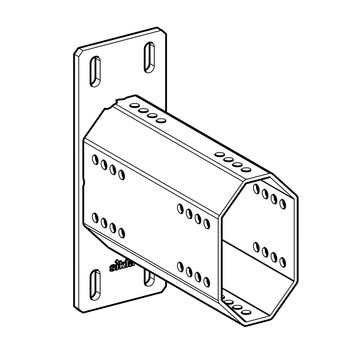

STA F 100 - 100/160 270 x 100 x 8 M10 238

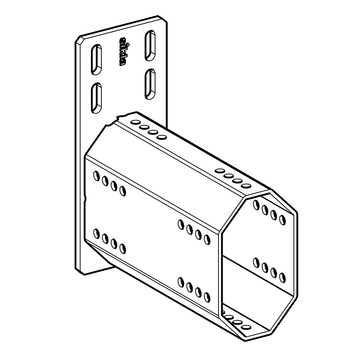

STA F 100 - 100/160 E 245 x 100 x 8 M10 238

Wykonanie:
Płytka podstawy zespawana z elementem ośmiokątnym F 100/160
Materiał:
Płytka:
Stal, HCP
Element ośmiokątny:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)

Adapter czołowy STA F plik PDF | 212.5 KB Environmental Product Declaration siFramo plik PDF | 679.9 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
STA F 100 - 100/1604,41 114878
STA F 100 - 100/160 E4,21 114879
