Zawiesia cięgnowe

Nakładka do spawania HPA

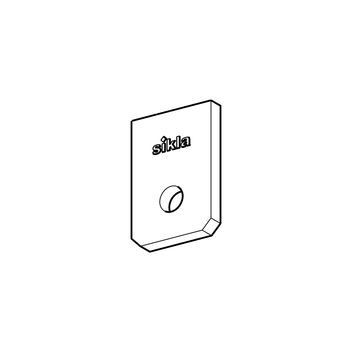

Zastosowanie

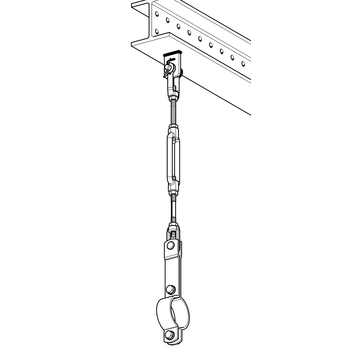

Nakładka do spawania stosowana jako element przyłączeniowy do istniejących profili i płyt stalowych. Nakładka służy jako element bazowy do dalszych połączeń w zawiesiach cięgnowych w systemie Sikla, np. z pomocą zestawu przyłączeniowego LKV w rozmiarach M10 do M16 i obejmy Stabil Form C LK.

W połączeniu z płytką do spawania SPL z systemu Sikla, na miejscu budowy można kreować indywidualne rozwiązania.

Montaż

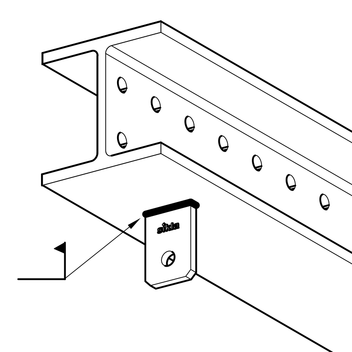

Nakładkę ustawić na dźwigarze, następnie przyspawać. Powierzchnia HCP wyróżnia się bardzo dobrą podatnością na spawanie.

Niezobowiązujące zalecenie dot. grubości spawu: a: 4,0 mm (wys. równoramiennego trójkąta)

Dane techniczne

Typ
Max. dop. obciążenie w ciągu
[kN]
M10 11,2
M12 12,1
M16 12,5

Zdefiniowanie wymagań dot. wykonania i konstrukcji elementów budowlanych, ich interpretacja, jak również przedstawienie odpowiednich dowodów i badań obciążeniowych, nastąpiło w oparciu o wytyczne VGB R 510 L, część I, KTA 3205.3 oraz DIN EN 13480-3.

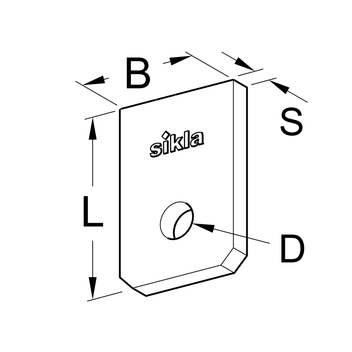

Typ
L
[mm]
B
[mm]
S
[mm]
D
[mm]
M10 65 45 8 11
M12 65 45 8 13
M16 65 45 8 17

Materiał:
Stal, HCP
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
HPA M10-20,210 113017
HPA M12-20,210 113018
HPA M16-20,210 113019
