Zawiesia cięgnowe

Przyłącze do dźwigara LKA

Zastosowanie

Zestaw do zastosowania jako przyłącze do istniejących dźwigarów stalowych, o szer. kołnierza 100-310 mm. Przyłącze LKA służy jako element bazowy do dalszych połączeń w zawiesiach cięgnowych w systemie Sikla, np. z pomocą zestawu przyłączeniowego LKV w rozmiarach M10 do M16 i obejmy Stabil Form C LK.

Zakres dostawy

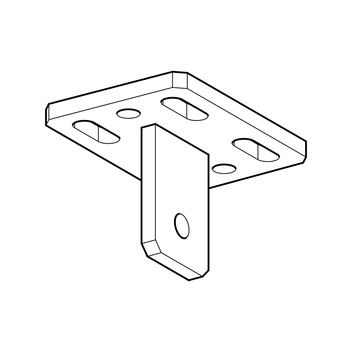

1 x profilu nośnego siFramo 80/30 (długości podane w tabeli) ze zmontowaną wstępnie płytą podwieszaną HP F
2 x klamer łączących SB F 80/30-40 - dostarczanych osobno

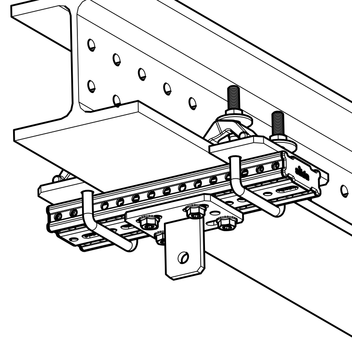

Montaż

Profil nośny F 80/30 ze zmontowaną wstępnie płytą podwieszaną zamontować przy użyciu klamer łączących SB F 80/30-40 do dźwigara stalowego.
Moment dokręcający dla mocowania zaciskowego: 40 Nm
Typ A: Zawiesie cięgnowe przebiega poprzecznie do dźwigara
Typ B: Zawiesie cięgnowe przebiega wzdłuż dźwigara

Dane techniczne

Max. dop. obciążenie w ciągu w zależności od szer. dźwigara:

Typ
100 - 199 mm
200 - 310 mm
M10 10,9 kN 10,8 kN
M12 11,5 kN 11,3 kN
M16 12,1 kN 11,9 kN

Zdefiniowanie wymagań dot. wykonania i konstrukcji elementów budowlanych, ich interpretacja, jak również przedstawienie odpowiednich dowodów i badań obciążeniowych, nastąpiło w oparciu o wytyczne VGB R 510 L, część I, KTA 3205.3 oraz DIN EN 13480-3.

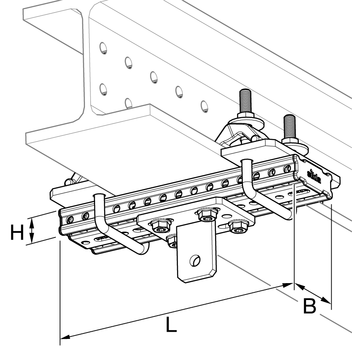

Szerokość dźwigara
[mm]
L
[mm]
B
[mm]
H
[mm]
100 - 160 300 80 30
161 - 310 440 80 30

Materiał:
Stal, HCP
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
LKA-A 100/160 M105,02 115833
LKA-A 100/160 M125,02 115834
LKA-A 100/160 M165,02 115835
LKA-A 161/300 M105,62 115836
LKA-A 161/300 M125,62 115837
LKA-A 161/300 M165,62 115838

LKA-B 100/160 M105,02 115826
LKA-B 100/160 M125,02 115827
LKA-B 100/160 M165,02 115828
LKA-B 161/300 M105,62 115829
LKA-B 161/300 M125,62 115831
LKA-B 161/300 M165,62 115832
