Podpory rurociągów

Zestaw ślizgowy FS Z

Zastosowanie

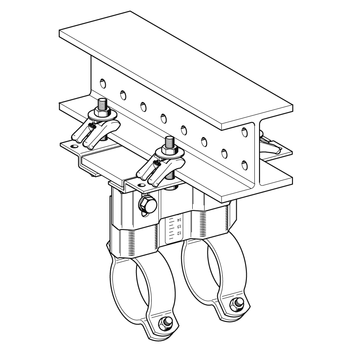

Zestaw stosowany do mocowań w pozycji podwieszonej, zmieniający funkcję Elementu bazowego na łożysko ślizgowe. Zestaw używany może być do systemu dźwigarów 100 lub 120 produkcji Sikla bądź też do pozostałych dźwigarów stalowych dostępnych na rynku, o szerokości półki 80-120 mm.

Max. grubość dźwigara, do której montowany jest zestaw t ≤ 33 mm.

Zakres dostawy

Dwie jednakowe listwy nośne oraz zestaw przyłączeniowy składający się z:
4 łap mocujących SPA 5P AU - M12 HCP
4 śrub sześciokątnych M12 x 80 - 8.8 HCP
4 nakrętek sześciokątnych M12-8 HCP
4 podkładek 40/12/3 HCP

Montaż

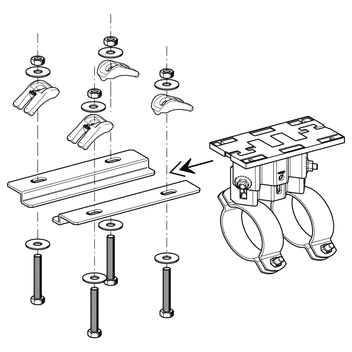

Listwy nośne montowane są za pomocą zestawu przyłączeniowego pod dźwigarem w taki sposób, aby łożysko zachowało luz po bokach ok. 2 mm. Moment dokręcający dla śrub M12 wynosi 85 Nm.

Dane techniczne

Materiał:
Części metalowe:
Stal, HCP
Złączki gwintowane, nakrętki:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Pipe Shoe - external monitoring plik PDF | 626.1 KB Zaświadczenie: Dobrowolny nadzór zewnętrzny nad wyrobami budowlanymi – tłumaczenie na język polski plik PDF | 202.2 KB

TypDo szer. kołnierza
[mm]
G
[kg]
Opak.
[kompl.]
Nr. artykułu
FS Z 80/12080 - 1202,71 110398
