Zastosowanie

Adaptacja elementów bazowych Simotec do dwustronnego ograniczenia ruchu osiowego na belkach stalowych. Element bazowy może nadal swobodnie poruszać się w osi rury, ruch jest jednak ograniczony po obu stronach. Zapewnia to zdefiniowaną drogę przesuwu.
Maksymalna grubość belki t ≤ 30 mm.

Zakres dostawy

Variabler Axialstopp bestehend aus:
4 Haków napinających
2 Złączki gwintowane M12 x 500 mm
2 Płyt ogranicznika osiowego
Zabezpieczenie przed podnoszeniem:

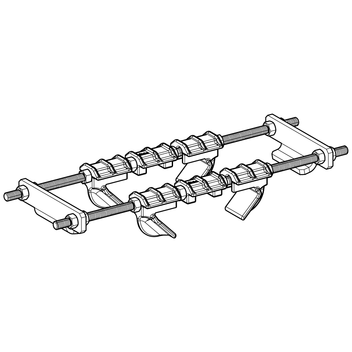

2 przy VAS 160/260

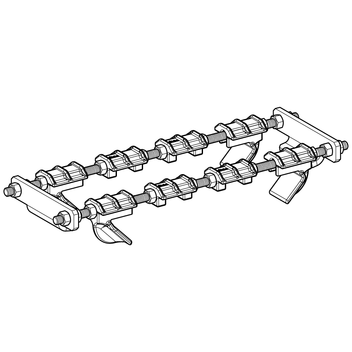

4 przy VAS 280/300
Nakrętki sześciokątne:

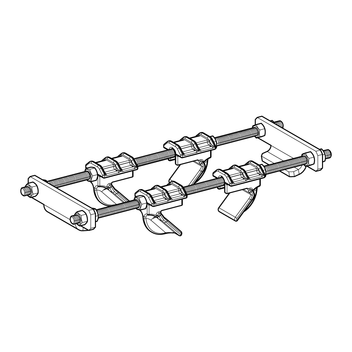

12 przy VAS 80/140
16 przy VAS 160/260
20 przy VAS 280/300

Montaż

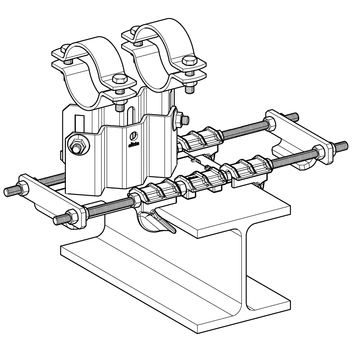

Połączenie ogranicznika osiowego z belką wykonać zgodnie z określonymi momentami dokręcania. Pręty gwintowane 500 mm są przycinane do wymaganej długości na miejscu montażu. Żądana droga przesuwu może być elastycznie regulowana za pomocą nakrętek do maksymalnego położenia 125 mm. Odpowiada to długości połowy płyty ślizgowej od krawędzi profilu. Siły w kierunku osiowym można uzyskać tylko wtedy, gdy elementy antypoślizgowe (np. klocki oporowe) są prawidłowo stosowane. Należy je przewidzieć podczas projektowania rurociągu, a odpowiedzialność za nie ponosi producent rurociągu.

Dane techniczne

Obciążenia podpór odpowiadają wartościom kątownika do punktu stałego XS (patrz dokumentacja w katalogu), a w kierunku osiowym maksymalnie 12 kN na płytę ogranicznika osiowego.

Momenty dokręcania
