Zastosowanie

Uchwyt doskonale spełnia funkcję łożyska prowadzącego dla rurociągów leżących, a także jest alternatywą dla uchwytu pałąkowego. Element nadaje się do montażu na profilach siFramo, szynach montażowych 41 i na dźwigarach stalowych (typ H, I i podwójne U).
Montaż może być wykonany bezpośrednio na konstrukcji.

Zintegrowana wkładka ślizgowa redukuje tarcie powstające pomiędzy rurociągiem a elementem konstrukcyjnym, natomiast zintegrowana w uchwycie wkładka oraz płytka ślizgowa pozwalają na oddzielanie powierzchni galwanicznych rurociągu od uchwytu i konstrukcji. Dzięki temu, przy pomocy uchwytu można zamontować również rurociąg wykonany ze stali nierdzewnej.

Zakres dostawy

Uchwyt wieszakowy RUC I ze wstępnie zmontowaną wkładką z tworzywa sztucznego.

Montaż

W zależności od rodzaju konstrukcji, do której uchwyt będzie mocowany, występują różne rodzaje montażu:

a)
do profili siFramo z pomocą wkrętu kształtowego FLS F
b)

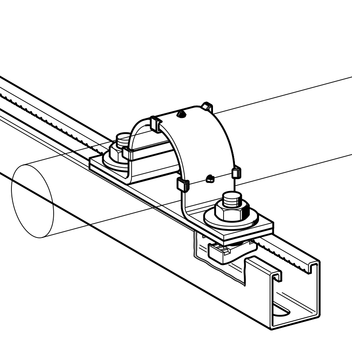

do szyny montażowej z pomocą śruby M10 i odpowiedniej płytki gwintowanej
c)
do dźwigarów (H-, I- i podwójne U) z pomocą śruby M10

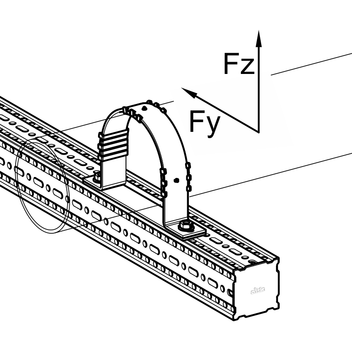

Dane techniczne

Typ
Dop. obciążenie Fy
[kN]
Dop. obciążenie Fz
[kN]
27 - 121 0,6 2,3
152 - 336 0,2 0,8

Ustalenie max. dop. obciążenia nastąpiło na podstawie przeprowadzonych badań w oparciu o normę DIN EN 13480-3, załącznik J.

W przypadku montażu uchwytu na dźwigarach oraz na szynach montażowych 41, należy dodatkowo sprawdzić obciążalność konstrukcji nośnej oraz elementów łączących.

Materiał:
Uchwyt:
Stal, HCP
Wkładka i płytka ślizgowa:
Tworzywo sztuczne termoplastyczne
Zakres temperatur pracy:
-20°C do +90°C (na wkładce i płytce ślizgowej)

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

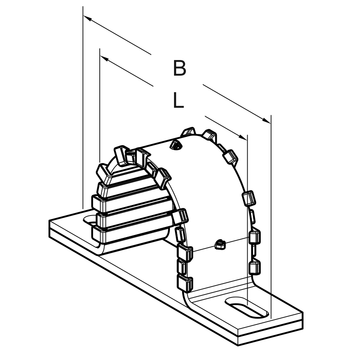

TypDNMateriał
[mm]
B
[mm]
L
[mm]
Otwór podłużny
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
271540 x 41349111 x 200,2225 113393
332040 x 41409711 x 200,2325 113394
402540 x 414710411 x 200,2625 113395
483240 x 415511211 x 200,2925 113396
554040 x 416111811 x 200,3025 113397
675040 x 417313011 x 200,3525 113398
836540 x 418914611 x 200,4225 113399
958040 x 420215911 x 200,4625 113400
12110040 x 422718411 x 200,5525 113401
15212540 x 425921611 x 200,6510 113402
18115040 x 428724411 x 200,7710 113403
23220040 x 433829511 x 200,9310 113404
28625040 x 439234911 x 201,145 113405
33630040 x 444340011 x 201,351 113406
