System szynowy Pressix CC 41

Węzeł środkowy IR-M

Zastosowanie

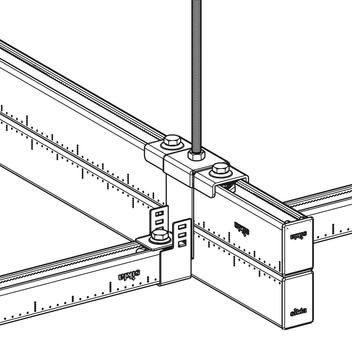

Węzeł środkowy IR-M stosowany jest jako element środkowy przy konstrukcji rastra. Dodatkowe elementy konieczne do budowy rastra to: szyna montażowa MS 41 oraz węzeł końcowy IR-E. Mocowanie do korpusu budowlanego odbywa się przy użyciu podwieszenia rastra IR.

Raster instalacyjny jest ekonomicznym i pozwalającym zaoszczędzić czas rozwiązaniem, umożliwiającym mocowanie wszelkich mediów. Zmiany w przebiegu instalacji dają się realizować bez większego nakładu wysiłku i czasu.
Zalety produktu:

  • oszczędność czasu dzięki użyciu elementów z systemu Pressix CC,
  • elastyczny i zoptymalizowany dobór szyn montażowych,
  • prosta modyfikacja węzłów końcowych i środkowych (zmiana funkcji).

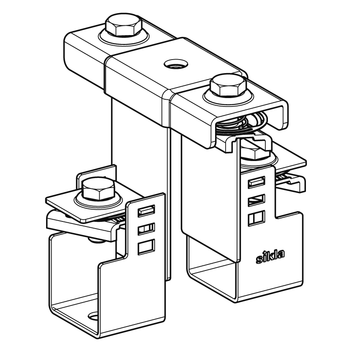

Zakres dostawy

1 x Element do rastra IR-RA M10
2 x Hak
2 x Blaszka zaciskająca
2 x Śruba sześciokątna M10 x 25
2 x Płytka gwintowana NT CC 41

Montaż

1.
Obydwa haki powiesić na szynie nośnej.
2.
Umiejscowić podwieszenie nad hakiem i naciągnąć.
3.
Szynę poprzeczną ułożyć w hakach i unieruchomić przy pomocy blaszki zaciskającej, płytki gwintowanej NT CC 41 i śruby sześciokątnej.

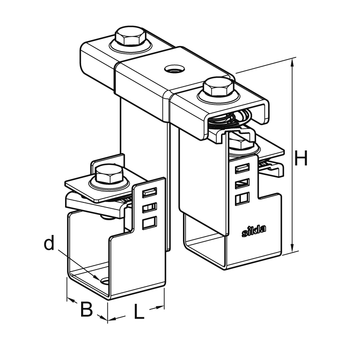

Dane techniczne

Typ
Pasująca szyna
nośna
Pasująca szyna
poprzeczna
H
[mm]
B
[mm]
L
[mm]
d
[mm]
IR-M 41/52 D MS 41/52 D MS 41/41, 41/52, 41/62 104 43 40 11
IR-M 41/62 D MS 41/62 D MS 41/41, 41/52, 41/62 124 43 40 11

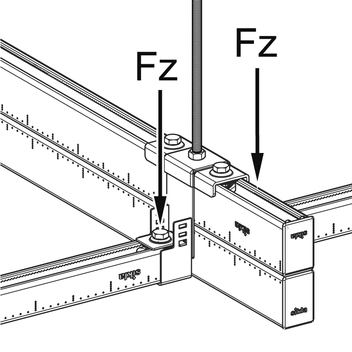

Max. dop. obciążenie na punkt mocowania Fz:
6 kN
Moment dokręcania:
10 Nm
Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
IR-M 41/52 D0,768 116603
IR-M 41/62 D0,768 116604
