System szynowy Pressix CC 41

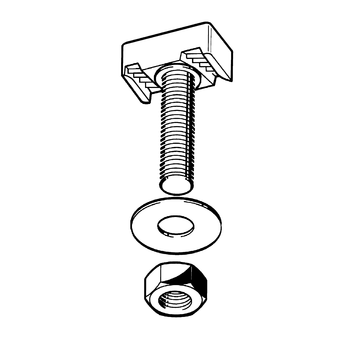

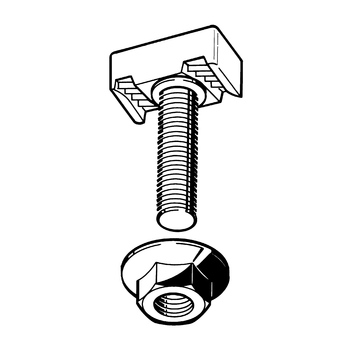

Śruba hakowa TBO HZ 41

Zastosowanie

Do szyn montażowych o szerokości 41 mm.

Zakres dostawy

Z podkładką i nakrętką (dołączone luzem).

Dane techniczne

Typ
Moment dokręcania
Mdmax [Nm]
Dopuszczalne obciążenie przy ciągu [kN]
Dopuszczalne obciążenie wzdłużne
po stronie ząbkowanej1) [kN]
Dopuszczalny
moment
gięcia 2) [Nm]
HZ 41 M8 10,0 5,8 1,5 5,0
HZ 41 M10 18,0 9,3 2,5 10,0
HZ 41 M12 32,0 10,0 3,0 17,5
HZ 41 M16 79,0 10,0 3,0 44,5

1) Wartości te odnoszą się do sił działających blisko górnej krawędzi szyny. Jeżeli jednocześnie wystąpią obciążenia ciągu i wzdłużne, to łączne uzyskane obciążenie nie może przekroczyć podanej wartości.
2) Rzeczywisty moment gięcia nie może przekroczyć dopuszczalnego momentu nośności ramienia szyny montażowej.

Materiał:
Hakowy łeb śruby:
Stal, ocynk galwaniczny
Złączka gwintowana:
Klasa 4.6, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypDługość L
[mm]
Dł. użytkowa [mm]
gwintu
G
[kg]
Opak.
[szt.]
Nr. artykułu
HZ 41 M 8 x 1520150,0850 151953
HZ 41 M 8 x 2025 200,0850 151962
HZ 41 M 8 x 2530250,0850 151971
HZ 41 M 8 x 3540350,0850 151980
HZ 41 M 8 x 5560550,0850 151999
HZ 41 M 8 x 7580750,0950 152006
HZ 41 M 8 x 95100950,1050 152015
HZ 41 M 10 x 1520150,0850 152024
HZ 41 M 10 x 2025200,0950 152033
HZ 41 M 10 x 2530250,0950 152042
HZ 41 M 10 x 3540350,0950 152051
HZ 41 M 10 x 5560550,1050 152060
HZ 41 M 10 x 7580750,1150 152079
HZ 41 M 10 x 95100950,1250 152088
HZ 41 M 12 x 2025 200,1250 152167
HZ 41 M 12 x 2530250,1350 152176
HZ 41 M 12 x 3540350,1450 152185
HZ 41 M 12 x 5560550,1550 152194
HZ 41 M 12 x 7580750,1650 152200
HZ 41 M 12 x 95100950,1850 152219
HZ 41 M 16 x 2530250,1550 152228
HZ 41 M 16 x 3540350,1750 152237
HZ 41 M 16 x 5560550,1950 152246
HZ 41 M 16 x 7580750,2250 152255
HZ 41 M 16 x 95100950,2450 152264
