System szynowy Pressix CC 41

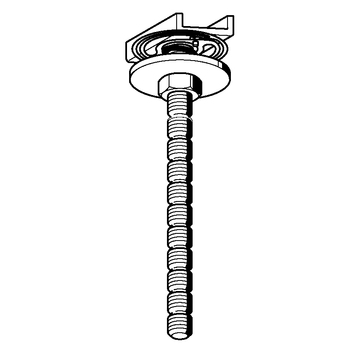

Komplet wciskowy PBS CC 41

Zastosowanie

System szybkiego montażu do mocowania obejm rurowych i innych elementów systemu Sikla do szyn montażowych; pasuje do wszystkich typów szyn montażowych o szerokości 41 mm (również do szyn podwójnych).
Zalety produktu:

  • oszczędność czasu dzięki zastosowaniu kompletu, zamiast czterech pojedynczych części,
  • prosta możliwość regulacji wysokości wewnątrz szyny montażowej
  • złączka gwintowana zabezpieczona przed wykręceniem,
  • rowki na złączce (w odstępie co 10 mm) pozwalają na bezproblemowe skracanie długości za pomocą nożyc PBC.

Zakres dostawy

Komplet wciskowy wstępnie zmontowany.

Montaż

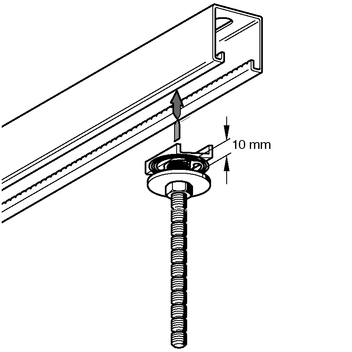

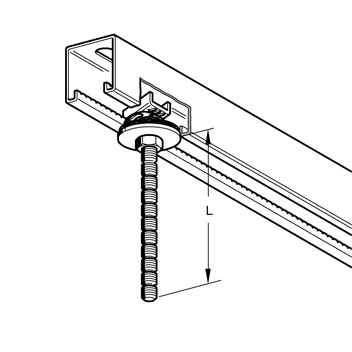

Komplet wciskowy włożyć do szyny montażowej; dokręcić nakrętkę - gotowe!
Demontaż poprzez wykręcenie w lewą stronę złączki gwintowanej przy jednoczesnym nacisku w stronę szyny.

Dane techniczne

Typ
M
[Nm]
FZ
[kN]
M8 x ... 10 3,3
M10 x ... 18 4,5

FZ = dopuszczalna siła ciągu na złączce gwintowanej

Wskazówka: dopuszczalne obciążenie punktowe szyny montażowej nie może zostać przekroczone.

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

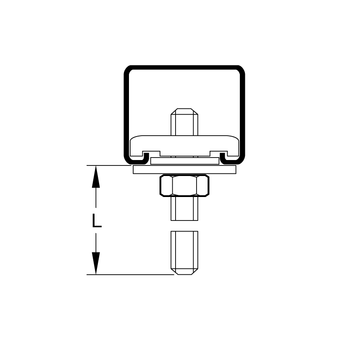

TypL
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
M8 x 35350,0725 191549
M8 x 75750,0825 191558
M8 x 1251250,1025 191567
M8 x 1751750,1125 191576
M8 x 2752750,1425 191585

M10 x 35350,0925 191594
M10 x 75750,1025 191603
M10 x 1251250,1225 191612
M10 x 1751750,1525 191621
M10 x 2752750,2025 191639
