System szynowy Pressix CC 41

Element zaciskowy KL

Zastosowanie

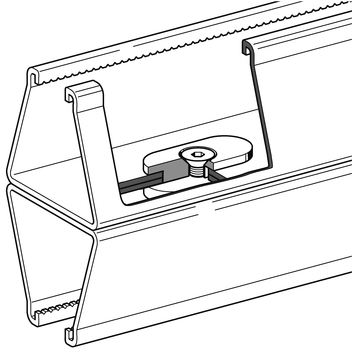

Element zaciskowy KL może być stosowany do tworzenia podwójnych szyn montażowych (o minimalnej grubości ścianki 2,0 mm).
System ten można również stosować przy montażu wstępnym. Podstawą jest stosowanie klucza z odpowiednim momentem dociągającym w celu zachowania wartości statycznych szyny.


Uwaga: Zastosowanie elementu zaciskowego KL gwarantuje utrzymanie podanych dopuszczalnych obciążeń dla szyn podwójnych tylko i wyłącznie w przypadku zastosowania szyn montażowych Sikla.

Zakres dostawy

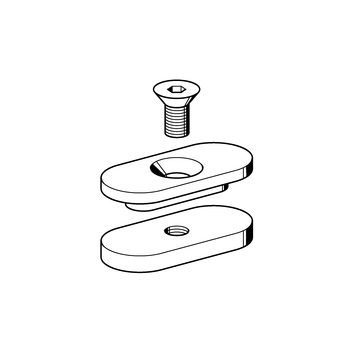

Płytka formowana, płytka dociskowa, śruba z wewnętrznym sześciokątem M8.

Montaż

Maksymalny odstęp pomiędzy dwoma elementami zaciskowymi: 500 mm
Konieczna ilość elementów zaciskowych: szyna w odc.2 m = 5 szt., szyna w odc.6 m = 13 szt.
Na każdym końcu szyny zamontować należy dodatkowy element zaciskowy.
W szynie 41/21/2,0 w miejscu zastosowania elementu zaciskowego mogą być używane również inne elementy systemu.
Moment dokręcania: M = 25 Nm

Dane techniczne

Materiał:
Żeliwo, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB Znak budowlany B plik PDF | 150.4 KB

Typpasuje do szyn
montażowych
G
[kg]
Opak.
[szt.]
Nr. artykułu
KL 141/21/2,0 bis 41-75/75/3,00,1150 118055
