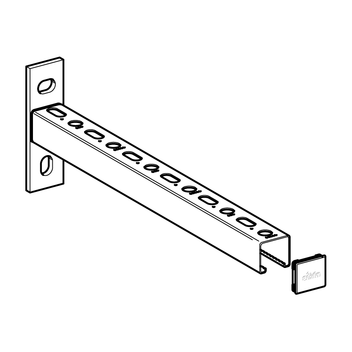

Konsola szynowa AK 27 - 1,25

System szynowy Pressix CC 27

Konsola szynowa AK 27 - 1,25

Grupa:

2754

Produkt jako PDF

Zastosowanie

Gotowe konsole do montażu rurociągów na ścianach lub mocowania do innych konstrukcyjnych elementów budowlanych.

Montaż

Przy zmianie długości rurociągu zaleca się stosowanie konsoli w połączeniu z elementami ślizgowymi w celu przejęcia sił działających w kierunku osi rury. Przy długości konsoli ≥ 500 mm zalecane jest stosowanie wzmocnienia.

Dane techniczne

1 = Typ 27/25
2 = Typ 27/37

Należy uwzględnić dop. obciążenia kotew
σ_istn ≤ σ_dop
f_dop ≤ L/150

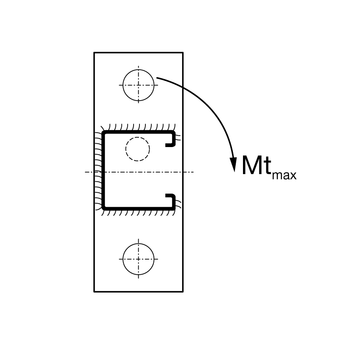

Max. moment skręcający Mt_max bez uwzględnienia
kąta skręcania
Mt_max = 20 Nm

Materiał:

Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 4.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 1.2 MB Znak budowlany B plik PDF | 150.4 KB

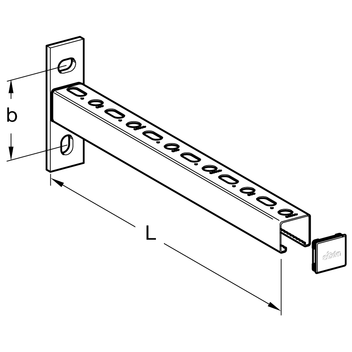

Typ	L [mm]	b [mm]	Otwór podłużny [mm]	G [kg]	Opak. [szt.]	Nr. artykułu
27/25 - 200	203	64	10 x 15	0,25	25	112326
27/25 - 250	253	64	10 x 15	0,29	25	112327
27/25 - 300	303	64	10 x 15	0,34	25	112328
27/25 - 500	503	64	10 x 15	0,49	25	112329
27/25 - 700	703	64	10 x 15	0,65	1	112330

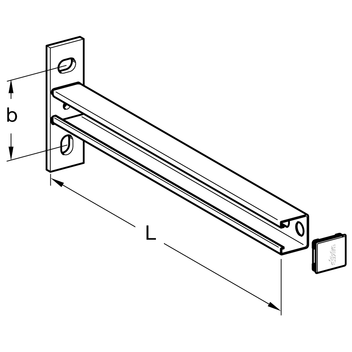

27/25 q - 300	303	64	10 x 15	0,34	25	112366

27/37 - 300	304	64	10 x 15	0,43	25	111458
27/37 - 500	504	64	10 x 15	0,64	25	111459
27/37 - 700	704	64	10 x 15	0,84	1	111460
27/37 - 800	804	64	10 x 15	0,96	1	111461
