Zastosowanie

System szybkiego montażu do mocowania obejm rurowych i innych elementów systemu Sikla do szyn montażowych Sikla MS 27.
Zalety produktu:

  • oszczędność czasu dzięki zastosowaniu kompletu zamiast dwóch pojedynczych części,
  • utrzymuje ustawioną pozycję również w położeniu pionowym dzięki sprężynce; jednocześnie można ją ręcznie przesuwać w szynie,
  • połączenie za pomocą złączki gwintowanej PNS, śrub lub innych elementów z przyłączem gwintowanym.

Zakres dostawy

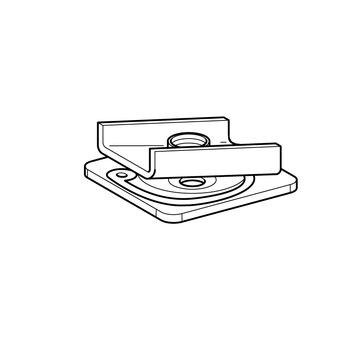

Komplet wciskowy kompletnie zmontowany.

Montaż

Komplet montażowy włożyć do szyny montażowej; poprzez skręt w prawą stronę płytka "zazębia się" w pozycji, w której ma być dokręcona. Nakrętkę zabezpieczającą dokręcić z momentem dokręcania 10 Nm.

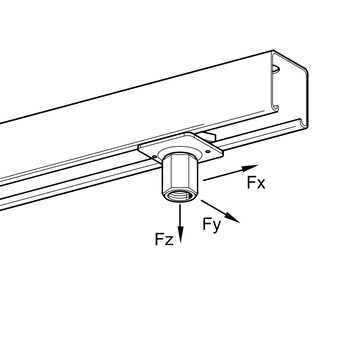

Dane techniczne

Fz =
1,5 kN
Fx =
0,8 kN

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
M80,01100 195932
M100,01100 117357
