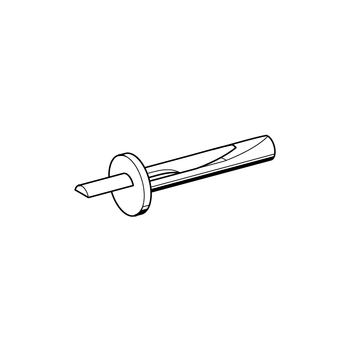

Kotwa PN 27
Zastosowanie
Kotwa nadaje się do montażu przepustowego, do szybkiego i pewnego mocowania elementów montażowych do stropów i ścian betonowych w pomieszczeniach zamkniętych, za wyjątkiem pomieszczeń o dużej zawartości wilgoci.
- Niewielki otwór (tylko 6 mm) i łatwy montaż.
Montaż
Do montażu służy wbijak PN.
Dane techniczne
| Dop. obciążenie (ciąg lub ciąg gnący) w strefie rozciągania [kN] dla zamocowań wg. dopuszczeń w betonie ≥ B25 | 2,4 |

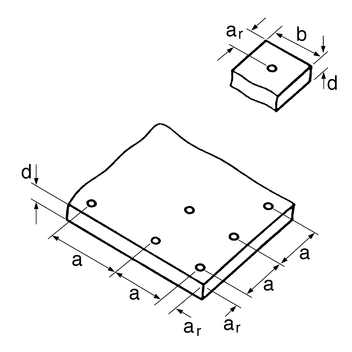

| Odstęp od osi a ≥ [mm] | 200 |
| Odstęp od krawędzi ar ≥ [mm] | 150 |
| Grubość elementu budowlanego d ≥ [mm] | 80 |

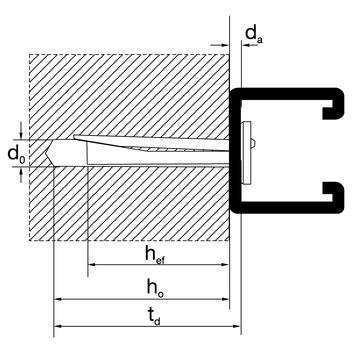

| Średnica nominalna nawiertu d0 ≥ [mm] | 6 |
| Głębokość nawiertu h0>= [mm] | 40 |
| Efektywna głębokość kotwienia hef ≥ [mm] | 32 |
Współczynnik bezpieczeństwa wg. ETAG został zachowany. Obowiązują wartości wymienionych dopuszczeń podane w najnowszej publikacji.
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
Dopuszczenia ETA-06/0259.
Dopuszczone w strefie rozciągania do mocowania wielokrotnego systemów nie nośnych w betonie.
Dopuszczalne obciążenie przy narażeniu na działanie ognia:
| 30 min. N(30) | = | 0,8 kN |
| 60 min. N(60) | = | 0,7 kN |
| 90 min. N(90) | = | 0,6 kN |
| 120 min. N(120) | = | 0,4 kN |
R 30 do R 120
| odstęp pomiędzy osiami a ≥ [mm] | 200 |
| odstęp od krawędzi ar ≥ [mm] | 150 |
Kotwa PN 27 - 06.0259 - Deklaracja właściwości użytkowych plik PDF | 88.3 KB
