Produkty ze stali nierdzewnej

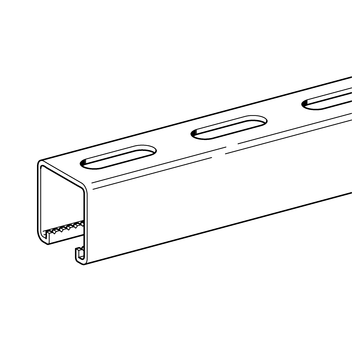

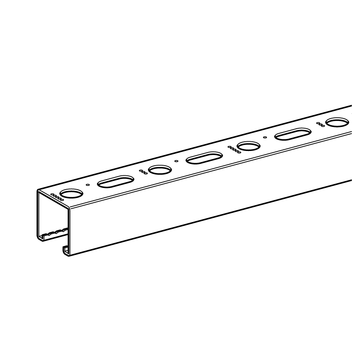

Szyny montażowe MS VA

Zastosowanie

Służą do wykonywania poprzecznic, wsporników oraz ram nośnych. Stosowane są jako budulec do montażu ścianek sanitarnych. Szyny montażowe VA systemu 41 stosować można jako szyny prowadzące lub nośne dla elementu ślizgowego 41 VA.

Zakres dostawy

Dostępne jako szyny pojedyncze i podwójne. Szyny podwójne łączone są wciskowo.

Montaż

Wszystkie szyny montażowe VA systemu 41 są wewnątrz ząbkowane i można je różnorodnie stosować w połączeniu z innymi produktami systemowymi VA.

Dane techniczne

Materiał:
Stal nierdzewna A4, grupa wg. Z-30.3-6 załącznik 2

Typ
B/H/s [mm]
Wskaźnik wytrzymałości
[cm3 ]
Moment bezwładności
[cm4 ]
Ramię bezwładności
[cm]
27/15/1,25
Wy : 0,27
Wz : 0,65
ly : 0,22
lz : 0,88
iy : 0,55
iz : 1,10
41/21/2,0
Wy : 0,82
Wz : 2,12
ly : 0,92
lz : 4,35
iy : 0,76
iz : 1,65
41/41/2,0
Wy : 2,43
Wz : 3,65
ly : 5,16
lz : 7,48
iy : 1,46
iz : 1,75
41/62/2,5
Wy : 5,54
Wz : 6,27
ly : 17,70
lz : 12,86
iy : 2,10
iz : 1,79

41/41/2,0 D
Wy : 7,16
Wz : 7,30
ly : 29,34
lz : 14,96
iy : 2,45
iz : 1,75
41/62/2,5 D
Wy : 17,38
Wz : 12,54
ly : 107,75
lz : 25,71
iy : 3,66
iz : 1,79

Typ
B/H/s [mm]
Przekrój
A
[cm2 ]
Odstęp
e
[cm]
Max. dop.
nośność punktowa
Fmax [kN]
Dopuszczalny
moment nośny ramienia
Mq [Nm]
27/15/1,25 0,73 0,84 1,7 15,0
41/21/2,0 1,61 1,12 4,0 44,5
41/41/2,0 2,43 2,12 4,0 44,5
41/62/2,5 4,01 3,20 6,0 44,5

41/41/2,0 D 4,87 4,10 4,0* 44,5
41/62/2,5 D 8,03 6,20 6,0* 44,5


D-szyna podwójna

*
Przy szynie podwójnej należy odcinki krótkie (do 0,5 m) łączyć na obu końcach, jeżeli punkty oddziaływania sił nie leżą po tej samej stronie.

Uwaga:
wszystkie wartości uwzględniają otwory. Diagramy obciążeń - patrz rozdział "Pressix CC 27 i 41".

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypMateriałDługość
[m]
Wzór otworuG
[kg/m]
Opak.
[m]
Nr. artykułu
27/15/1,25A4210,592 112912
41/21/2,0A4631,326 110595
41/41/2,0A4231,972 195802
41/41/2,0A4631,976 195796
41/62/2,5 A4633,136 173972

41/41/2,0 DA4633,946 195819
41/62/2,5 DA4636,276 174143
