Zastosowanie

Do mocowania wszystkich instalacji w budownictwie przemysłowym i ogólnym.

Zakres dostawy

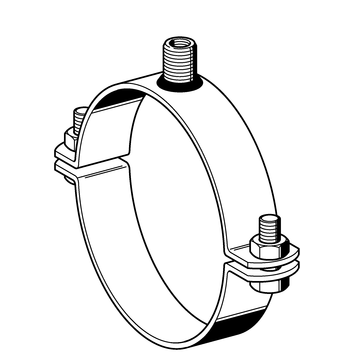

Dwuczęściowa obejma ze śrubami spinającymi i nakrętkami (dołączone luzem).

Montaż

Obejma stosowana przy mocowaniach jednopunktowych, bezpośrednio za pomocą pręta gwintowanego lub połączenia adaptera z rurą gwintowaną do 1".

Dane techniczne

Rozpiętość
[mm]
Max. dop.
obciążenie (ciąg)
Moment dokręcania
[Nm]
18 - 71 5,0 kN 3
74 - 78 5,0 kN 5
81 - 122 6.0 kN 5
133 - 207 8,0 kN 10
210 - 231 11,0 kN 20

Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.

Materiał:
Stal nierdzewna A4

Dopuszczenia / Deklaracje zgodności



Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) i podlega kontroli zgodnie z RAL GZ-655.


KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

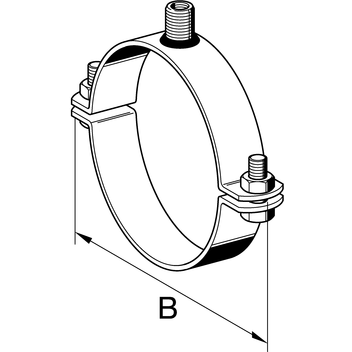

Rozpiętość
[mm]
Przyłącze z
gwintem
Materiał
b x s
[mm]
B
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
18 - 222G25 x 3700,1450 172568
24 - 282G25 x 3770,1550 172577
30 - 342G25 x 3840,1650 172586
35 - 372G25 x 3870,1750 172595
40 - 442G25 x 3950,1750 172604
47 - 512G25 x 31020,2050 172613
54 - 582G25 x 31090,2150 172622
59 - 632G25 x 31150,2150 172631
67 - 712G25 x 31230,2250 172856
74 - 782G30 x 31400,3325 172640
81 - 852G30 x 31470,3425 172865
86 - 903G30 x 31520,3625 172649
94 - 983G30 x 31600,4025 172874
102 - 1083G30 x 31700,4125 173153
108 - 1143G30 x 31760,4225 172658
116 - 1223G30 x 31840,4325 172883
133 - 1403G40 x 42170,8210 172667
145 - 1523G40 x 42290,8710 172892
159 - 1693G40 x 42450,9010 172676
170 - 1803G40 x 42570,9510 172901
198 - 2073G40 x 42841,0810 172685
210 - 2193G40 x 43041,2610 172694
222 - 2313G40 x 43161,3310 172910
