Zastosowanie

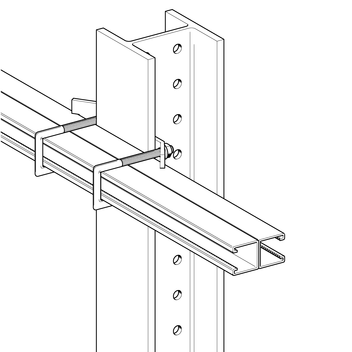

Element łączący do obustronnego mocowania trawersów na stalowych dźwigarach. Mocowanie jest możliwe niezależnie od rozkładu otworów w szynie.

Montaż

Stosować zawsze parami.
Długość szyny = szerokość dźwigara + min. 2 x 50 mm nadmiaru

Dane techniczne

Typ
Max. dop. obciążenie w ciągu
Moment dokręcania
M8 3,5 kN na każdą klamrę szynową 20 Nm
M10 5,0 kN na każdą klamrę szynową 30 Nm

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypDo szyn o wys.
[mm]
Max. grubość
kołnierza [mm]
GwintG
[kg]
Opak.
[szt.]
Nr. artykułu
41 - M820 - 6216M80,3120 192566
41 - M1020 - 6216M100,4120 183620
41 D - M1080 - 12416M100,4820 191657
