Zastosowanie

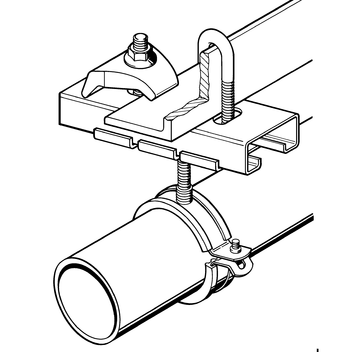

Hak gwintowany jest stosowany przy dźwigarach profilowanych jako uchwyt dla poprzecznic tworzonych z szyn montażowych Sikla lub innych profili dostępnych w handlu.

Dane techniczne

Wartości obciążeń:

Typ
Obciążenie nominalne
M8 2,5 kN
M10 4,0 kN

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

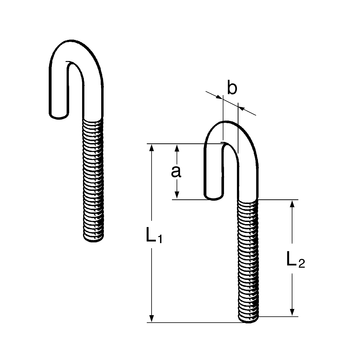

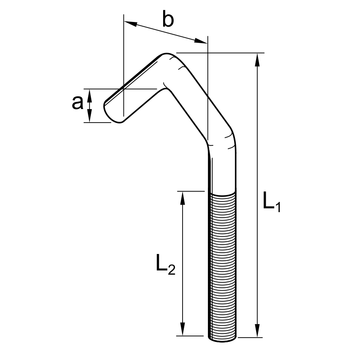

TypL1
[mm]
L2
[mm]
a
[mm]
b
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
M8 x 75 75 5015120,03100 101587
M8 x 115115 7025120,05100 101596
M10 x 120110 6522460,07 50 411959
M10 x 150150 9030150,10 50 101602
