Konsola szynowa AK

Konsole, płytki podstawy, kątowniki montażowe

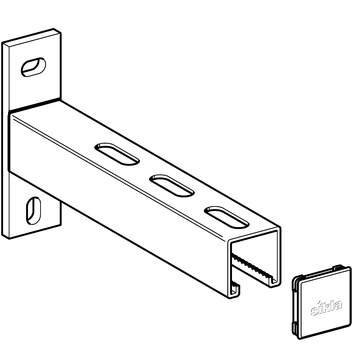

Konsola szynowa AK

Grupa:

1354 / 2754

Produkt jako PDF

Zastosowanie

Gotowe konsole do montażu rurociągów na ścianach lub innych konstrukcyjnych elementach budowlanych.
Inne warianty wykonania np.: konsola podwójna lub 41/62 - patrz rozdział "High Corrosion Protection".

Zakres dostawy

Konsola dostarczana z zaślepką.

Montaż

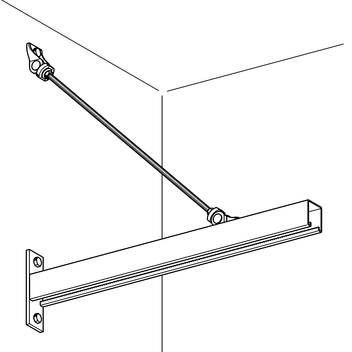

Przy stosowaniu konsoli w połączeniu z elementami ślizgowymi wymagane jest zastosowanie wspornika w celu przejęcia sił działających w kierunku osi rury. Przy długości konsoli ≥ 500 mm zalecane jest stosowanie wzmocnienia (patrz dolny rysunek).

Dane techniczne


1 = Typ 27/25 2 = Typ 27/37	Typ 41/41



Typ 41/62



Klasy obciążenie kotew A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN
σ_dop ≤ 160 N/mm² f_dop ≤ L/150 dla L > 450 mm f_dop ≤ 3 mm dla L ≤ 450 mm

Materiał:

Stal, ocynk galwaniczny, Typ Dq = HCP

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

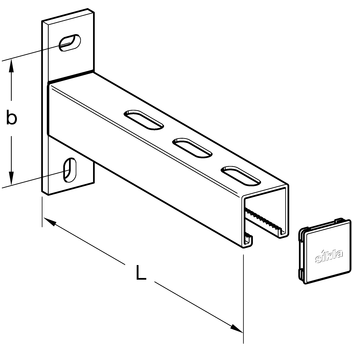

Typ	L [mm]	Rozmiar płytki podstawy [mm]	b [mm]	Otwór podłużny [mm]	G [kg]	Opak. [szt.]	Nr. artykułu
27/25 - 200	203	88 x 30 x 6	64	10 x 15	0,25	25	112326
27/25 - 250	253	88 x 30 x 6	64	10 x 15	0,29	25	112327
27/25 - 300	303	88 x 30 x 6	64	10 x 15	0,34	25	112328
27/25 - 500	503	88 x 30 x 6	64	10 x 15	0,49	25	112329
27/25 - 700	703	88 x 30 x 6	64	10 x 15	0,65	1	112330

27/37 - 300	304	88 x 30 x 6	64	10 x 15	0,43	25	111458
27/37 - 500	504	88 x 30 x 6	64	10 x 15	0,64	25	111459
27/37 - 700	704	88 x 30 x 6	64	10 x 15	0,84	1	111460
27/37 - 800	804	88 x 30 x 6	64	10 x 15	0,96	1	111461

41/41 - 200	196	134 x 40 x 8	100	13 x 18	0,68	10	115609
41/41 - 260	258	134 x 40 x 8	100	13 x 18	0,81	10	153973
41/41 - 320	321	134 x 40 x 8	100	13 x 18	0,92	10	115618
41/41 - 445	446	134 x 40 x 8	100	13 x 18	1,16	10	115627
41/41 - 570	571	134 x 40 x 8	100	13 x 18	1,41	10	115636
41/41 - 820	821	134 x 40 x 8	100	13 x 18	1,89	1	149268
41/41 - 1010	1008	134 x 40 x 8	100	13 x 18	2,25	1	149277

41/62 - 320	321	134 x 40 x 8	100	13 x 18	1,42	10	113296
41/62 - 445	446	134 x 40 x 8	100	13 x 18	1,76	10	113297
41/62 - 570	571	134 x 40 x 8	100	13 x 18	2,25	10	113298
41/62 - 820	821	134 x 40 x 8	100	13 x 18	3,05	1	113299
41/62 - 1010	1008	134 x 40 x 8	100	13 x 18	3,59	1	113300

27/25 q - 300	303	88 x 30 x 5	64	10 x 15	0,34	25	112366
41/21 Dq - 320	320	134 x 40 x 8	100	13 x 18	1,20	10	180164
41/21 Dq - 570	570	134 x 40 x 8	100	13 x 18	1,95	10	190424
