High Corrosion Protection

Szyny montażowe MS 41 HCP

Zastosowanie

Szyny służą do prostego a zarazem profesjonalnego budowania poprzecznic, konsoli ściennych i ram nośnych bezpośrednio na miejscu budowy, ale również do konstrukcji premontowanych.

Zakres dostawy

Dostępne jako szyny pojedyncze i podwójne. Szyny podwójne łączone są techniką ciśnieniową, tak że ochrona antykorozyjna w miejscach łączenia jest w pełni zachowana.

Montaż

Wszystkie szyny montażowe HCP są wewnątrz ząbkowane i można je różnorodnie stosować w połączeniu z innymi produktami systemowymi HCP.

Dane techniczne

Materiał:
Stal, HCP

D = Szyna podwójna

Typ
B/H/s [mm]
Współczynnik wytrzymałości
[cm3 ]
Moment bezwładności
[cm4 ]
Ramię bezwładności
[cm]
41/21/2,0
Wy : 0,82
Wz : 2,11
ly : 0,92
lz : 4,32
iy : 0,75
iz : 1,64
41/31/2,0
Wy : 1,61
Wz : 2,90
ly : 2,55
lz : 5,96
iy : 1,10
iz : 1,69
41/41/2,0
Wy : 2,50
Wz : 3,65
ly : 5,21
lz : 7,48
iy : 1,44
iz : 1,73

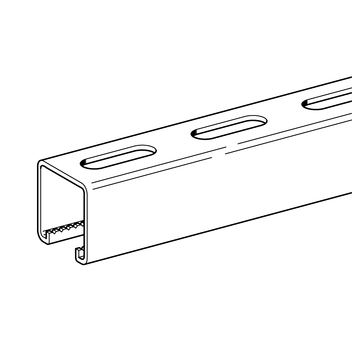

41/41/2,5
Wy : 2,94
Wz : 4,39
ly : 6,17
lz : 9,01
iy : 1,44
iz : 1,72
41/62/2,5
Wy : 5,75
Wz : 6,29
ly : 18,08
lz : 12,91
iy : 2,10
iz : 1,77

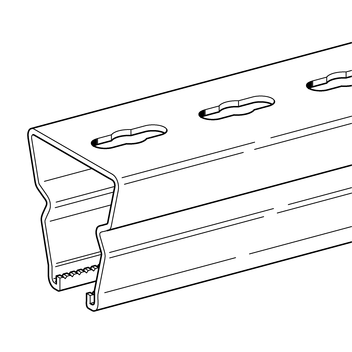

41-75/75/3,0
Wy : 10,29
Wz : 11,41
ly : 44,30
lz : 42,80
iy : 2,53
iz : 2,48

41/21/2,0 D
Wy : 2,35
Wz : 4,22
ly : 4,94
lz : 8,65
iy : 1,24
iz : 1,64
41/41/2,5 D
Wy : 8,96
Wz : 8,79
ly : 36,73
lz : 18,03
iy : 2,46
iz : 1,72
41-75/75/3,0 D
Wy : 30,66
Wz : 22,83
ly : 230,02
lz : 85,60
iy : 4,07
iz : 2,48

Typ
B/H/s [mm]
Przekrój
A
[cm2 ]
Odstęp
e
[cm]
max. dop.
nośność punktowa
Fmax [kN]
dopuszczalny
moment nośny ramienia
Mq [Nm]
41/21/2,0 1,60 1,11 4,0 44,5
41/31/2,0 2,08 1,58 4,0 44,5
41/41/2,0 2,48 2,07 4,0 44,5
41/41/2,5 3,03 2,09 6,0 44,5
41/62/2,5 4,08 3,14 6,0 44,5
41-75/75/3,0 6,92 4,30 10,0 44,5

41/21/2,0 D 3,20 2,10 4,0 44,5
41/41/2,5 D 6,06 4,10 6,0 44,5
41-75/75/3,0 D 13,84 7,50 10,0 44,5

Uwaga:
Wartości uwzględniają otwory. Diagramy obciążeń patrz rozdział "Pressix CC 41".

Dopuszczenia / Deklaracje zgodności



Ten produkt został wyróżniony znakiem "Gütezeichen Rohrbefestigung" (Znak jakości mocowania rur) i podlega kontroli zgodnie z RAL GZ-655.

* = brak znaku jakości
KOT 0808/2019

SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 4.9 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 1.2 MB Znak budowlany B plik PDF | 150.4 KB

TypDługość
[m]
Wzór otworuG
[kg/m]
Opak.
[m]
Nr. artykułu
41/21/2,0631,326 193860
41/31/2,0631,646 198896
41/41/2,0631,976 196724
41/41/2,5632,366 161497
41/62/2,5633,136 199527
41-75/75/3,0645,686 174008

41/21/2,0 D *632,646 193884
41/41/2,5 D *634,746 166748
41-75/75/3,0 D *6411,246 173981
