Element tłumiący SDE 2 - SBV/SBZ

Zastosowanie

Element tłumiący do uniwersalnego zastosowania przy dużych obciążeniach; nadający się szczególnie do montażu instalacji wymagających izolacji akustycznych wg. normy DIN 4109, stosowany przy:

  • punktach stałych z izolacją dźwiękową, a także

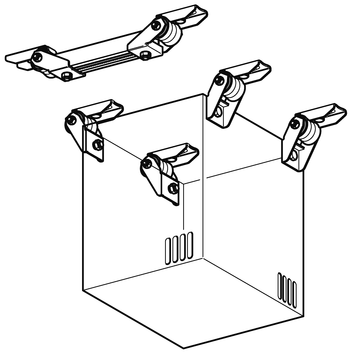

  • do mocowania urządzeń techniki wentylacyjnej i klimatyzacyjnej, wymagających izolacji akustycznej.

Możliwe jest montowanie do szyn montażowych Sikla (zalecane szyny od rozmiaru 41/41 wzwyż), jak również montaż kompletnych konstrukcji wykonanych z tych szyn. Element ten można stosować jako mocowanie przegubowe do pochyłych ścian, stropów lub podłóg. Element pomocny przy konstruowaniu podpór dla szyn.

Zakres dostawy

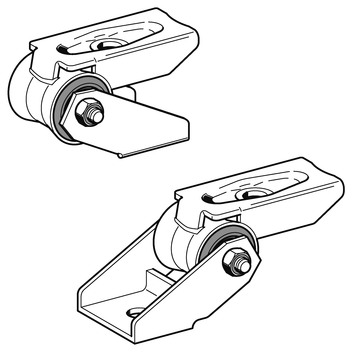

Obydwa typy składają się z jednakowych komponentów. Część systemowa jest premontowana za pomocą śruby sześciokątnej M10 z nakrętką. O typie elementu stanowi położenie części przegubowej.

Montaż

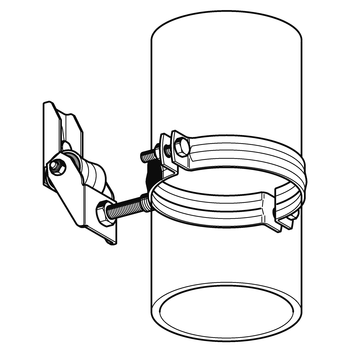

Do punktów stałych z izolacją akustyczną zaleca się stosowanie obejm rurowych Sikla Stabil.
Mocowanie może być wykonane poprzez:
a) przyłącze pojedyncze (centralnie do przyłącza 3G obejmy Stabil D-3G) lub
b) przyłącze podwójne (obustronnie do uszu obejmy Stabil D)

Dane techniczne

Obciążenie użytkowe (ciąg lub nacisk w każdym kierunku powierzchni obrotowej):
Max. 10 kN
Tłumienie:
Aż do 15 dB(A)

Wskazówka: działanie sił poprzecznych wymaga zastosowania dodatkowych podpór. Zwrócić uwagę na wymiary stosowanych kotew i innych elementów łączących.

Typ
Przyłącze
ze strony budowlanej
[mm]
Przyłącze
systemowe
[mm]
Stała sprężystości
c
[kN/mm]

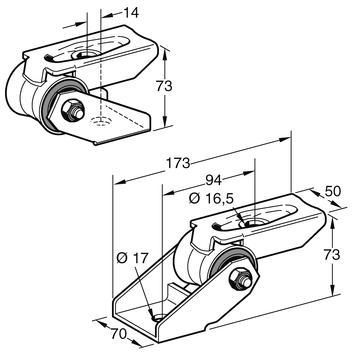

SDE 2 - SBV ø 16,5 ø 17,0 3,5
SDE 2 - SBZ ø 16,5 ø 17,0 3,5

Materiał:
Korpus metalowy:
Stal, ocynk galwaniczny
Wkładka tłumiąca:
PUR (pianka miękka), waga objętościowa 650 kg/m3
Zakres temperatur pracy:
-30 do +100°C

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
SDE 2 - SBV1,0010 161406
SDE 2 - SBZ0,9910 161062
