Zastosowanie

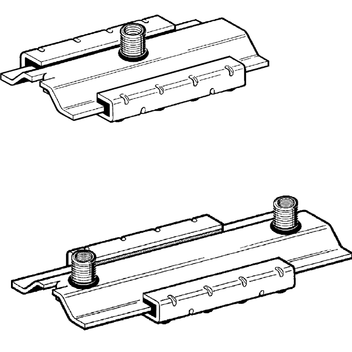

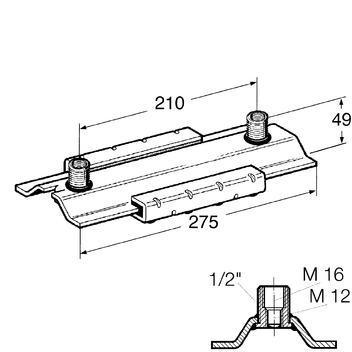

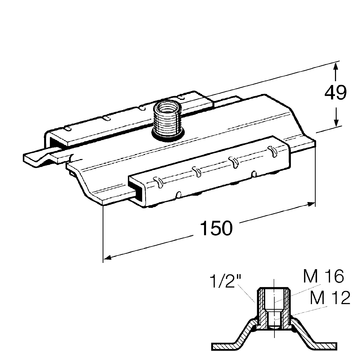

Masywny element ślizgowy do mocowania ciągów instalacyjnych. Stosowany przeważnie w kombinacji z obejmą rurową: Stabil D-3G obejmą SKS Top 2C. Kolejne możliwości przyłączenia obejm rurowych, w zależności od obciążenia: M12, M16. Dalsze możliwości powstają poprzez zastosowanie adaptera 1/2" (patrz - Adapter IG/IG).
Tłumienie szumów ślizgu następuje dzięki wkładce ślizgowej wykonanej ze wzmocnionego włóknem szklanym PPS.

Element ślizgowy jest szczególnie odpowiedni do montażu do stropu i podłogi, jak również jako podpora prowadząca pionów instalacyjnych. W przypadku montażu do ściany zalecane jest stosowanie elementu w połączeniu z konsolą.

Montaż

Przy montażu stojącym (pionowym) od DN 100 na nakrętkę 3G należy zamontować nakrętkę kontrującą G 1/2".

Dane techniczne

Dopuszczalne obciążenie przy mocowaniu do stropu:
5,0 kN
Dopuszczalne obciążenie przy mocowaniu do podłogi:
9,0 kN
Dopuszczalny moment gięcia przy mocowaniu do ściany dla H3G2*:
350 Nm
Długotrwała wytrzymałość na temperatury:
130°C

Wariant GS:
Współczynnik tarcia statycznego µ0 :
0,18
Współczynnik tarcia ślizgowego µ:
0,14

Wariant GS ULTRAglide:
Współczynnik tarcia statycznego µ0:
0,07
Współczynnik tarcia ślizgowego µ:
0,07

Materiał:
Korpus i suwak ślizgu:
Stal, ocynk galwaniczny
Wkładka ślizgowa:
Poliamid, wzmocniony włóknem szklanym
Wariant ULTRAglide:
Z dodatkową nano powłoką

* Zwrócić uwagę na dopuszczalny moment gięcia elementów łączących (pręta lub rury gwintowanej)!

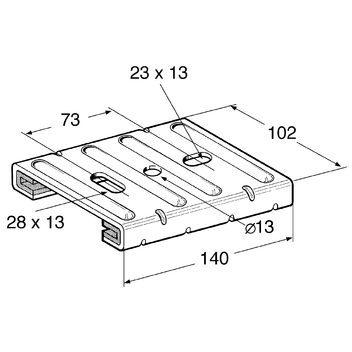

Typ
Max. ramię dźwigni
[mm]
Max. ramię dźwigni
ULTRAglide
[mm]
Max. droga ślizgu s
[mm]
H3G 250 400 100
H3G2 250 400 135

Dopuszczalne obciążenie FZ * w przyp. pożaru

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 1.000 ≤ 540 ≤ 360 ≤ 260

FZ = max. dop. obciążenie w ciągu

* Należy uwzględnić wytrzymałość na obciążenie użytych elementów łączących. Ma to szczególne znaczenie w przypadku pożaru.

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
H3G21,5510 126700
H3G1,1210 149295
H3G ULTRAglide1,1210 110586
H3G2 ULTRAglide1,5510 110588
