Elementy ślizgowe i elementy regulujące wysokość

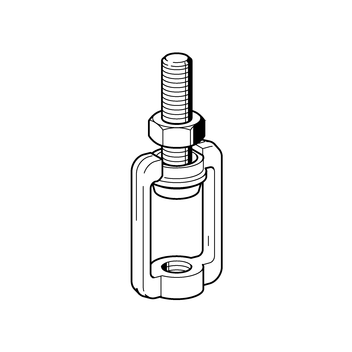

Element do regulacji wysokości typ HRS P

Zastosowanie

Stosowany przy wszystkich instalacjach wewnętrznych. Szczególną zaletą elementu jest jego część wahadłowa znajdująca się w górnym obszarze. Umożliwia ona wychylenia elementu we wszystkich kierunkach.

Prosty montaż bezpośrednio do stropu (kotwa wbijana) lub do szyny montażowej.

Zakres dostawy

Kompletnie zmontowany, bez luźnych części.

Montaż

Przez podniesienie korpusu elementu, nakrętka sześciokątna przymocowana do śruby wahadłowej wchodzi w wyfrezowane wgłębienie. W ten sposób śrubę wahadłową można dokręcać za pomocą korpusu. Na koniec dokręcić śrubę kluczem nasadkowym. Po zakończeniu montażu korpus elementu pozostaje ruchliwy i może się obracać na zaokrąglonym łbie śruby.

Dane techniczne

Materiał:
Korpus z odlewu żeliwnego, wszystkie elementy ocynkowane.
Max. dop. obciążenie:
4,0 kN
Max. kąt wychylenia:

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2019_0808 plik PDF | 179.0 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2019/0808 plik PDF | 17.9 MB Znak budowlany B plik PDF | 150.4 KB

TypPrzyłącze systemowePrzyłączenie
do stropu
Wysokość
regulacji
G
[kg]
Opak.
[szt.]
Nr. artykułu
P M8M8M8 x 2225 mm0,0625 151519
P M10M10M10 x 2225 mm0,0825 151528
