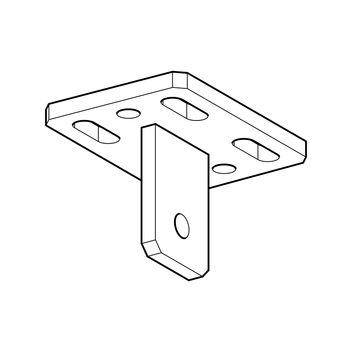

Płyta podwieszana HP F 100
Zastosowanie

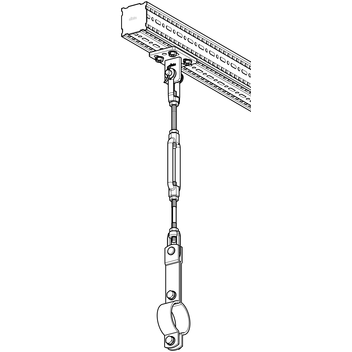

Płyta podwieszana mocowana jest do istniejących konstrukcji systemowej z siFramo F100. Płyta podwieszana służy jako element bazowy do dalszych połączeń w zawiesiach cięgnowych w systemie Sikla, np. z pomocą zestawu przyłączeniowego LKV w rozmiarach M10 do M16 i obejmy Stabil Form C LK.
Montaż

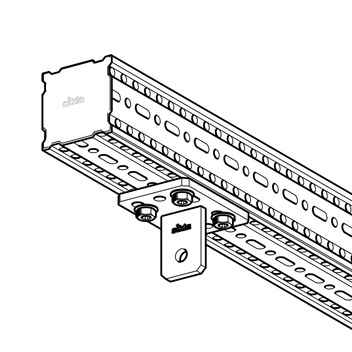

Płyta podwieszana HP F 100 mocowana jest 4 wkrętami kształtowymi FLS F do konstrukcji z SiFramo 100. Kolejną opcją jest mocowanie płyty do stropu betonowego przy użyciu dwóch kotew M10 do dużych obciążeń.
Typ A: Zawieszenie cięgnowe przebiega poprzecznie do dźwigara
Typ B: Zawieszenie cięgnowe przebiega wzdłuż dźwigara
Dane techniczne
| Typ | Max. dop. obciążenie w ciągu [kN] |
|---|---|
| M10 | 11,2 |
| M12 | 12,1 |
| M16 | 12,5 |
Zdefiniowanie wymagań dot. wykonania i konstrukcji elementów budowlanych, ich interpretacja, jak również przedstawienie odpowiednich dowodów i badań obciążeniowych, nastąpiło w oparciu o wytyczne VGB R 510 L, część I, KTA 3205.3 oraz DIN EN 13480-3.

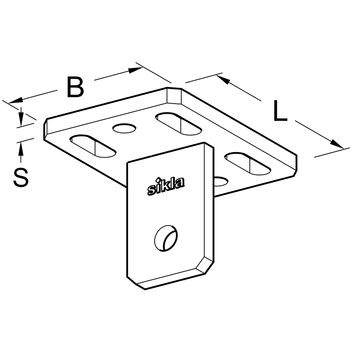

| L [mm] | B [mm] | S [mm] |
|---|---|---|
| 110 | 100 | 8 |
| Materiał: | Stal, HCP |
