System siFramo 80

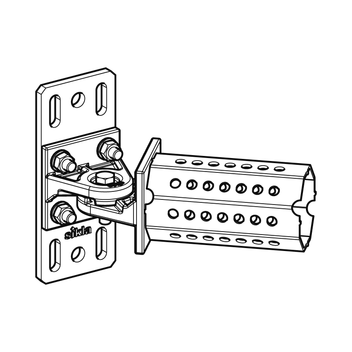

Przegub GE F 80

Zastosowanie

Służy do podparcia jednoramiennych wsporników w połączeniu z systemem nośnym siFramo 80, jak również do wzmacniania konstrukcji ramowych.

Kąt α można ustawiać pomiędzy 25° a 155° bezstopniowo.

Montaż

Mocowanie przegubu do profila TP F 80 odbywa się za pomocą 4 wkrętów kształtowych FLS F do płytki podstawy. Osadzony na łączniku ośmiokątnym profil TP F 80 łączony jest również za pomocą 4 wkrętów kształtowych, łącznie do połączeń konieczne jest użycie 8 wkrętów.
Długość profila możliwą do zastosowania należy odczytać z poniżej zamieszczonej tabeli.
Po zakończonym montażu i ustaleniu kąta nachylenia, wkręty umieszczone na przegubie należy dokręcić z siłą 40Nm.

Dane techniczne

Typ
Wysokość H
[mm]
Długość L
[mm]
Szerokość B
[mm]
Kat α
Wymiar
płytki podstawy
[mm]
GE F 80 - 80 140 80 80 25° - 155° -
GE F 80 - 80 q 140 80 80 25° - 155° 190 x 80 x 8

Materiał:
Stal, HCP

TypG
[kg]
Opak.
[szt.]
Nr. artykułu
GE F 80 - 802,11 113835
GE F 80 - 80 q3,01 113834
