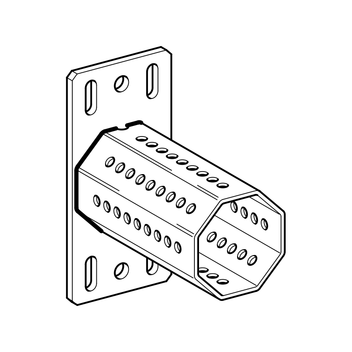

Adapter czołowy STA F 80
Zastosowanie

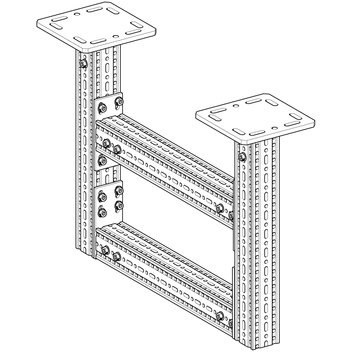

W połączeniu z konsolami nośnymi, konsolami AK lub profilami nośnymi F 80, adapter czołowy umożliwia tworzenie poprzecznic i innych konstrukcji. Okrągłe otwory w płytce podstawy umożliwiają kotwienie oraz bezpośrednie łączenie z szynami wbetonowanymi.
Montaż
W zależności od wykonania, możliwe są różne rodzaje montażu:
| a) | łączenie systemowe do profilu nośnego F 80 za pomocą 4 wkrętów kształtowych FLS F. |
| b) | łączenie śrubowe z szyną zabetonowaną poprzez zastosowanie śrub z główką hakową lub płytki gwintowanej ze śrubą sześciokątną. |
Połączony z adapterem czołowym STA F 80, profil nośny TP F 80/80 należy przymocować 4 wkrętami kształtowymi FLS F. 2 z 4 wkrętów należy wkręcić po przeciwległej stronie mocowania.
Dane techniczne

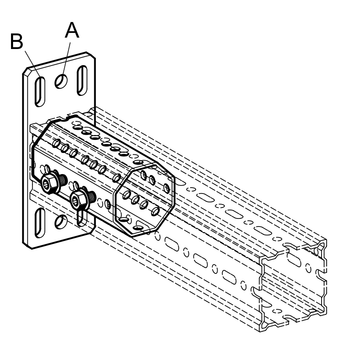

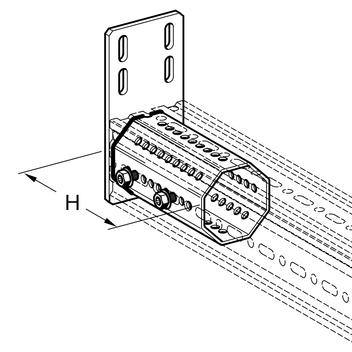

| Typ | Wymiary płytki podstawy [mm] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| STA F 80 | 190 x 80 x 8 | 14 | 20 x 11 | 148 |
| STA F 80-E | 165 x 80 x 8 | - | 20 x 11 | 148 |
| Wykonanie: | Płytka zespawana z kształtownikiem ośmiokątnym F 80 |
| Materiał: | |
| Płytka: | Stal, HCP |
| Kształtownik ośmiokątny: | S235JR, HCP |
Dostępne również z powłoką DUALSHIELD C5H do środowisk o wysokiej korozyjności.
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
ETA-24/0471
