Uchwyt WBD F 100
Zastosowanie
Element idealny do tworzenia słupów/stojaków pomiędzy podłogą a stropem, jak również tras w połączeniu z profilem nośnym F 100. Obok bezpośredniego montażu do korpusu budowlanego, dobrana odpowiednio wielkość płytki podstawy umożliwia przyłączanie elementu do dźwigarów stalowych o różnej szerokości kołnierza.

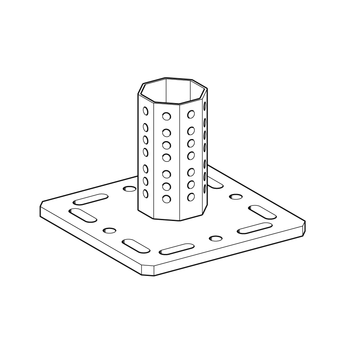

Jeśli konieczne jest wykonanie przyłącza w bezpośredniej bliskości płytki podstawy, należy użyć wariantu WBD F 100-T. Jedynie ten wariant uchwytu (przyłącze w kształcie ośmiokąta) daje maksymalne możliwości przyłączeniowe - bez kolizji z wkrętami kształtowymi lub płytkami.
Montaż
W zależności od wykonania, możliwe są różne rodzaje montażu:
| a) | mocowanie do korpusu budowlanego za pomocą 4 kotew M 12 |

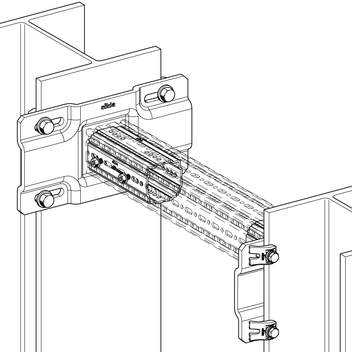

| b) | mocowanie kształtowe do dźwigarów stalowych za pomocą 5P M12 S, M16 S lub odpowiednich łap dociskowych |
| c) | łączenie kształtowe do systemów nośnych STF 100 lub 120 za pomocą łączników kształtowych FV 100/120 |
Połączony z uchwytem WBD F 100 profil nośny TP F 100 należy przymocować 4 wkrętami kształtowymi FLS F. 2 z 4 wkrętów należy wkręcić po przeciwległej stronie mocowania. Dopuszczalny odstęp pomiędzy płytką podstawy uchwytu WBD i połączonym z nim profilem może wynosić max. 30 mm.
Dane techniczne
| Typ | Rodzaj płytki podstawy | Do szerokości kołnierza [mm] | Wymiary płytki podstawy [mm] | Otwory podłużne w płytce podstawy [l x b) |
|---|---|---|---|---|
| WBD F 100-80/120 | Płaska | 80 - 120 | 220 x 220 x 12 | 30 x 14 |
| WBD-P F 100-121/160 | Przetłoczona | 121 - 160 | 320 x 260 x 12 | 20 x 14 |
| WBD-P F 100-161/200 | Przetłoczona | 161 - 200 | 320 x 310 x 12 | 20 x 18 |
| WBD-P F 100-201/310 | Przetłoczona | 201 - 310 | 420 x 220 x 12 | 55 x 18 |
| WBD F 100-T | Płaska | 80 - 120 | 220 x 220 x 12 | 30 x 14 |

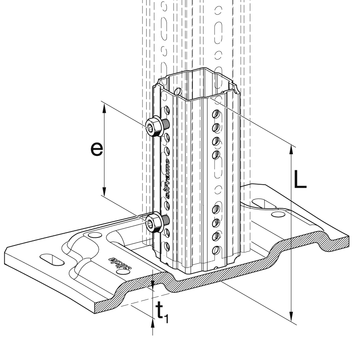

| Typ | e [mm] | L [mm] | t1 [mm] | Otwory w płytce podstawy na |
|---|---|---|---|---|
| WBD F 100-80/120 | max. możliwy odstęp | 232 | - | M12 |
| WBD-P F 100-121/160 | max. możliwy odstęp | 232 | 27 | M12 |
| WBD-P F 100-161/200 | max. możliwy odstęp | 232 | 27 | M16 |
| WBD-P F 100-201/310 | max. możliwy odstęp | 232 | 27 | M16 |
| WBD F 100-T | max. możliwy odstęp | 192 | - | M12 |

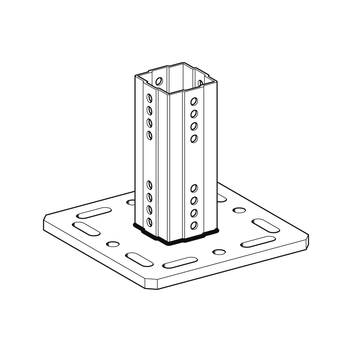

| Wykonanie: | Płytka podstawy zespawana z profilem czterokątnym F100 lub ośmiokątnym F 100 (tylko przy wariancie WBD F 100-T) |
| Materiał: | Stal, HCP |
Dopuszczenia / Deklaracje zgodności
Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/downloads)
Environmental Product Declaration siFramo plik PDF | 679.9 KB
