System siFramo 100

Adapter do spawania ASA QS F

Zastosowanie

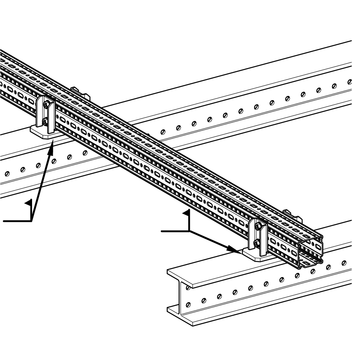

Element umożliwia tworzenie przyłączy spawanych do dźwigarów stalowych, płyt czy innych elementów, dla których niemożliwe jest zastosowanie połączeń skręcanych. W połączeniu z profilem nośnym F80 lub F100, adapter umożliwia tworzenie trawersów, wsporników i różnych innych konstrukcji.

Zakres dostawy

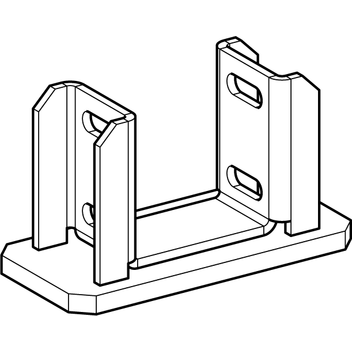

Płyta podstawowa z przyspawanym "gniazdem".

Montaż

Spawanie do istniejącej konstrukcji stalowej lub płytek do spawania. Połączenie systemowe z profilem nośnym F 80 lub F 100 wykonuje się za pomocą 4 wkrętów kształtowych FLS. Bardzo dobra spawalność jest zapewniona dzięki specjalnej powłoce HCP.

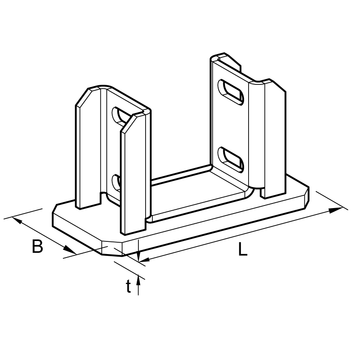

Dane techniczne

Typ
L
[mm]
B
[mm]
t
[mm]
ASA QS F 80 170 80 10
ASA QS F 100 170 80 10

Materiał:
Stal, HCP
TypG
[kg]
Opak.
[szt.]
Nr. artykułu
ASA QS F 801,51 116396
ASA QS F 1002,01 116397
