System dźwigarów 120

Konsola nośna TKO 120

Zastosowanie

Gotowy element montażowy do jednoramiennych konstrukcji wysuniętych, do mocowania na ścianach, podłogach i sufitach lub do budowy trawersów. Typy TKO 120 x 1500, 2000 i 3000 w przypadku montażu do ściany koniecznie powinny być zamocowane z obu stron konsoli (np. przy użyciu adaptera czołowego).

Montaż

W zależności od potrzeby, zalecane jest stosowanie różnych rodzajów montażu:

a)
Mocowanie do korpusu budowlanego za pomocą 4 kotew M12.
b)
Mocowanie siłowe do dźwigarów stalowych (szer. stopy dźwigara 80 - 120 mm) za pomocą zestawu montażowego 5P M12 S.
c)

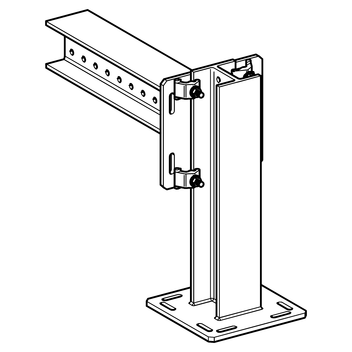

Mocowanie kształtowe do konsoli nośnych TKO 100 lub 120 za pomocą łączników kształtowych FV 100/120.

Dane techniczne

Wymiary płytki podstawy
[mm]
Otwory w płytce podstawy dla
Średnice otworów w profilu [mm]
Odstęp pomiędzy otworami w profilu [mm]
220 x 220 x 12 M12 13 50

Wykonanie:
Płytka podstawy zespawana z IPB 120
Materiał:
Stal, HCP

Dopuszczenia / Deklaracje zgodności

Produkt oznakowany znakiem CE (odpowiednia deklaracja właściwości użytkowych pod www.sikla.pl/service/downloads)

TypL
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu
TKO 120 x 35035013,31 193150
TKO 120 x 60060019,91 193167
TKO 120 x 80080025,21 193174
TKO 120 x 1000100030,51 193181
TKO 120 x 1500150043,71 193198
TKO 120 x 2000200056,91 193204
TKO 120 x 3000300083,41 193105
