Kątownik montażowy LUW A

Zastosowanie

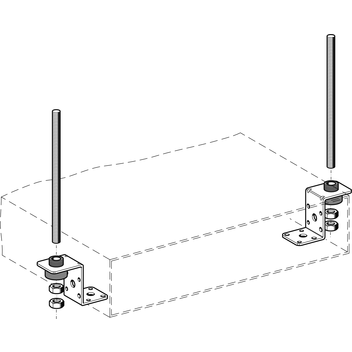

Mocowanie prostokątnych kanałów wentylacyjnych bezpośrednio do stropu. Przy zastosowaniu prętów gwintowanych możliwy jest również montaż w pewnej odległości od stropu.
Warianty A-SL i A-SZ kątownika mogą zostać użyte do montażu kanałów wentylacyjnych, zgodnie z zaleceniami normy DIN 4109 (redukcja przenoszenia dźwięków).

Zakres dostawy

Typ A-SL i A-SZ posiadają zamontowany element tłumiący.

Montaż

Montaż do kanału wentylacyjnego za pomocą nitów (ø 4 - 5 mm), blachowkrętów (ø 4 - 5 mm) lub śruby metrycznej (M8).

Dane techniczne

Obciążenie nominalne:
0,5 kN dla A-L i A-Z
0,3 kN dla A-SL i A-SZ
Materiał kątownika:
Stal, ocynk galwaniczny
Typy A-SL i A-SZ
Tłumienie:

Do wartości 8,7 dB(A)
Element tłumiący:
EPDM, czarny
Zakres temperatur pracy:
-50°C d +100°C

Dopuszczenia / Deklaracje zgodności

KOT 2023/2586

SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB Znak budowlany B plik PDF | 150.4 KB

TypMożliwości
przyłącza
ze str. budowl.
Materiał
[mm]
Długość
ramion
[mm]
G
[kg]
Opak.
[szt.]
Nr. artykułu

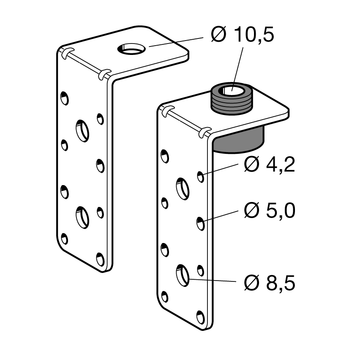

A-LM8/M1035 x 235/850,05100 110496
A-SLM8/M1035 x 235/850,06100 110497

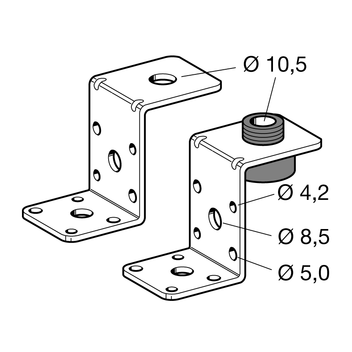

A-ZM8/M1035 x 235/46/380,05100 110498
A-SZM8/M1035 x 235/46/380,06100 110499
A-SL PLM8/M1025 x 1,840/970,04100 438062
A-SZ PLM8/M1030 x 238/63/380,06100 438064
