System szynowy Pressix CC 41

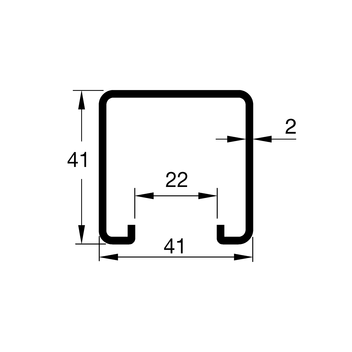

Szyna montażowa MS 41/41/2,0

Szyny montażowe MS 41

Dopuszczalne wartości obciążenia przy centrycznym działaniu sił

L
[cm]
41/41/2,0
[N]

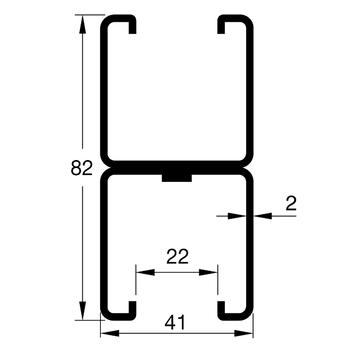

41/41/2,0 D
[N]
20 9280 27741
40 4637 13865
60 3088 9238
80 2313 6922
100 1846 5531
120 1535 4603
140 1312 3938
160 1006 3439
180 788 3050
200 632 2739
220 515 2483
240 426 2269
260 356 2087
280 300 1913
300 254 1654
320 217 1441
340 185 1263
360 158 1114
380 135 987
400 114 878
420 97 784
440 81 701
460 67 629
480 54 564
500 43 507
520 32 456
540 23 410
560 14 368
580 6 330
600   295

Obliczenia zgodne z RAL GZ-655-C oraz
z uwzględnieniem wagi własnej.


σdop ≤ 185 N/mm2
f ≤ L/200
