Zastosowanie

Stopa szyny służy do tworzenia trawersów pomiędzy dwoma szynami montażowymi Sikla MS 27 lub jako podstawa do tworzenia jednoramiennych podpór.

Wskazówka: Przy montażu stopy typu MH jako jednoramiennej podpory należy zwrócić szczególną uwagę na poprawne usadowienie szyny na stopie. Przy obciążeniu rozciągającym Fz w otwarciu szyny, należy przesunąć śrubę.

Zakres dostawy

Element kompletnie zmontowany.

Montaż

Szynę montażową nałożyć na profil U (króciec stopy szyny). Zamontować płytkę gwintowaną naciskając na łeb śruby i dokręcić z momentem dokręcania 10 Nm.

Dane techniczne

Należy uwzględnić dop. obciążenie kotew


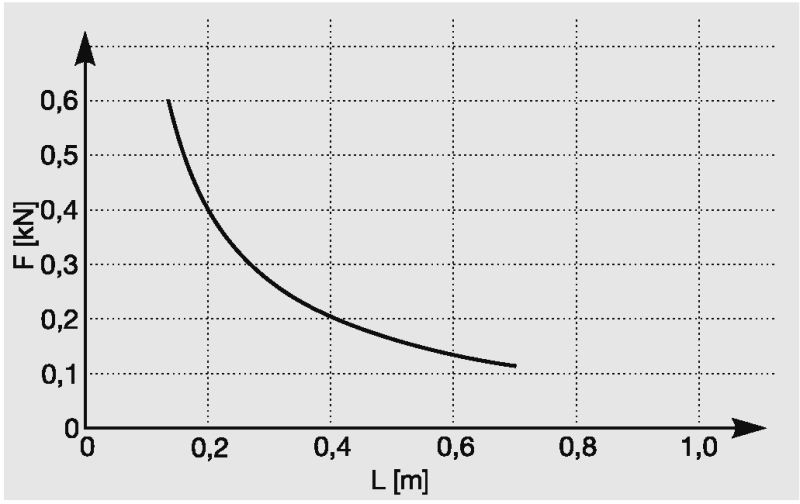

Max. dop. obciążenie przy montażu
do stropu w pionie: 0,8 kN

Materiał:
Stal, ocynk galwaniczny

Dopuszczenia / Deklaracje zgodności

KOT 0808/2019

TypRozmiar płytki
podstawy
[mm]
D
[mm]
L1 [mm]G
[kg]
Opak.
[szt.]
Nr. artykułu

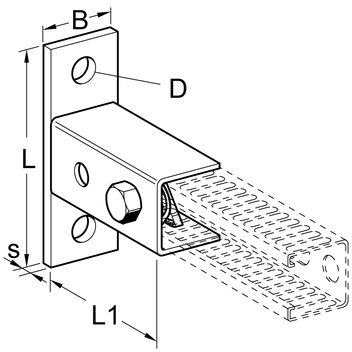

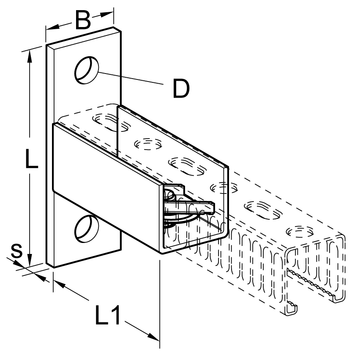

MH 2788 x 30 x 59700,2025 198858

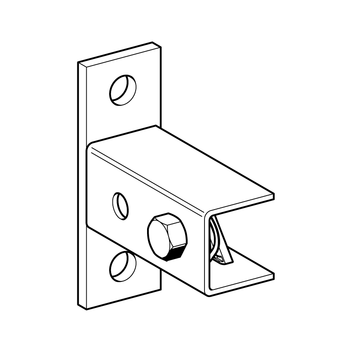

MV 2788 x 30 x 59700,2025 198865
