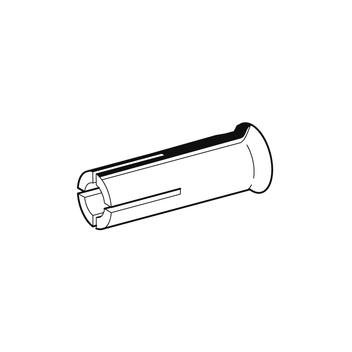

Kotwa wbijana AN ES
Zastosowanie
Kotwa wbijana do mocowań wielokrotnych w strefie betonu rozciąganego i niezarysowanego, służy do mocowania wszelkiego typu instalacji wewnętrznych. Używana do mocowania rurociągów, szyn montażowych itp. przy uwzględnieniu warunków podanych w dopuszczeniach.
Kotwa może być stosowana tylko w suchych pomieszczeniach wewnętrznych.
Na wolnym powietrzu oraz w pomieszczeniach o dużej zawartości wilgoci, należy stosować wykonanie "AN VA" ze stali nierdzewnej.
- Niepotrzebne są specjalne wiertła.
- Trzpień rozprężny do kontroli przymusowego rozprężania.
- Odpowiednia do montażu wtykowego.
Montaż
Jako narzędzia montażowego zwykle używa się wbijaka do kotew.
"Inteligentny" stożek rozprężny ułatwia montaż w przypadku wykonania nieprecyzyjnego nawiertu lub w przypadku różnej twardości betonu.
Kontrolowane rozprężenie zmniejsza w znaczący sposób wymagane odstępy od krawędzi i odstępy pomiędzy osiami.
Dane techniczne
Mocowanie pojedyncze:
Wyciąg z warunków dopuszczenia ETA-10/0257.
Dopuszczalne obciążenia zgodnie z normą EN 1992-4 bez wpływu odległości od środka i krawędzi. Uwzględniono ogólny współczynnik bezpieczeństwa (Y_M i Y_F).
| Wielkość kotwy | M8x30* | M8x40 | M10x30 | M10x40 | M12x50 | M16 |
|---|---|---|---|---|---|---|
| Średnica nominalna wiertła d0 = [mm] | 10 | 10 | 12 | 12 | 15 | 20 |
| Głębokość otworu h0 = [mm] | 30 | 40 | 30 | 40 | 50 | 65 |
| Moment dokręcania przy kotwieniu Tinst = [Nm] | 8 | 8 | 15 | 15 | 35 | 60 |
| Otwór przejściowy w przył. części budowlanej df ≤ [mm] | 9 | 9 | 12 | 12 | 14 | 18 |
| Długość gwintu Lth [mm] | 13 | 20 | 12 | 15 | 18 | 23 |
| Min. głębokość wkrętu Lsdmin [mm] | 9 | 9 | 10 | 11 | 13 | 18 |
| Min. grubość elementu budowlanego hmin [mm] | 100 | 100 | 120 | 120 | 130 | 160 |
| Min. odstęp pomiędzy osiami smin [mm] | 60 | 80 | 100 | 100 | 120 | 150 |
| Min. odstęp od krawędzi cmin [mm] | 95 | 95 | 115 | 135 | 165 | 200 |
| Dop. obciążenie w ciągu w betonie niezarysowanym (śruba 5.6 do 8.8) | ||||||
| C20/25 [kN] | 3,2 | 3,6 | 3,2 | 4,9 | 6,9 | 10,2 |
| C25/30 [kN] | 3,6 | 3,8 | 3,6 | 5,5 | 7,7 | 11,4 |
| C30/37 [kN] | 3,9 | 4 | 3,9 | 6,0 | 8,5 | 12,5 |
| C40/50 [kN] | 4,5 | 4,4 | 4,5 | 7,0 | 9,8 | 14,5 |
| C50/60 [kN] | 5,1 | 4,7 | 5,1 | 7,8 | 10,9 | 16,2 |
| Siła poprzeczna (śruba 5.6) ≥ C20/25 dop. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 9 | 16,8 |
| Siła poprzeczna (śruba 5.8) ≥ C20/25 dop. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
| Siła poprzeczna (śruba 8.8) ≥ C20/25 dop. V [kN] | 3,8 | 3,9 | 3,8 | 4,1 | 11,1 | 18 |
| Dop. moment gięcia (śruba 5.6) Mdop [Nm] | 8,1 | 8,1 | 15,8 | 15,8 | 27,8 | 71 |
| Dop. moment gięcia (śruba 5.8) Mdop [Nm] | 10,9 | 10,9 | 21,1 | 21,1 | 37,1 | 94,9 |
| Dop. moment gięcia (śruba 8.8) Mdop [Nm] | 17,1 | 17,1 | 33,7 | 34,3 | 60 | 152 |
| Charakterystyczny odstęp pomiędzy osiami scr [mm] | 90 | 120 | 90 | 120 | 150 | 195 |
| Charakterystyczny odstęp od krawędzi ccr [mm] | 45 | 60 | 45 | 60 | 75 | 97,5 |
| Obciążenie w wyp. pożaru - stal ≥ 5.6 | ||||||
| Dop. obciążenie R30 dop. F [kN] | 0,9 | 1,8 | 0,9 | 1,8 | 3,2 | 4,7 |
| Dop. obciążenie R60 dop. F [kN] | 0,9 | 1,3 | 0,9 | 1,8 | 3,1 | 4,7 |
| Dop. obciążenie R90 dop. F [kN] | 0,8 | 0,8 | 0,9 | 1,2 | 1,8 | 3,3 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,5 | 0,7 | 0,8 | 1,2 | 2,2 |
* Zastosowanie tylko w przypadku systemów statycznych.
Mocowanie wielokrotne:
Wyciąg z warunków dopuszczenia ETA-10/0258.
Zastosowanie jako wielokrotne mocowanie systemów nienośnych. Dopuszczalne obciążenia zgodnie z normą EN 1992-4 bez wpływu odległości od środka i krawędzi. Uwzględniono ogólny współczynnik bezpieczeństwa (Y_M i Y_F).
Maksymalne dopuszczalne obciążenie na punkt mocowania może być mniejsze niż dopuszczalne obciążenie kotwy, w zależności od przepisów krajowych.
| Wielkość kotwy | M8x25 | M8x30 | M8x40 |
|---|---|---|---|
| Średnica nominalna wiertła d0 = [mm] | 10 | 10 | 10 |
| Głębokość nawiertu h0 = [mm] | 25 | 30 | 40 |
| Moment dokręcania przy kotwieniu Tinst = [Nm] | 8 | 8 | 8 |
| Otwór przejściowy w przył. części budowlanej df ≤ [mm] | 9 | 9 | 9 |
| Długość gwintu Lth [mm] | 12 | 13 | 20 |
| Min. głębokość wkrętu Lsdmin [mm] | 8 | 9 | 9 |
| Standardowa-/min. grubość elementu budowlanego hmin1 / hmin2 [mm] | 100/80 | 100 | 100 |
| Min. odstęp pomiędzy osiami smin [mm] | 50 | 60 | 80 |
| Min. odstęp od krawędzi cmin [mm] | 100 | 95 | 95 |
| Dop. obciążenie w ciągu w zarysowanym/niezarysowanym betonie | |||
| C12/15 i C16/20 [kN] | 1,2 | - | - |
| C20/25 do C50/60 [kN] | 1,9 | 1,7 | 2 |
| Dop. moment gięcia (stal 4.6) Mdop [Nm] | 6,4 | 6,4 | 6,4 |
| Dop. moment gięcia (stal 5.6) Mdop [Nm] | 8,1 | 8,1 | 8,1 |
| Dop. moment gięcia (stal 5.8) Mdop [Nm] | 10,9 | 10,9 | 10,9 |
| Dop. moment gięcia (stal 8.8) Mdop [Nm] | 17,1 | 17,1 | 17,1 |
| Charakterystyczny odstęp pomiędzy osiami scr [mm] | 75 | 180 | 210 |
| Charakterystyczny odstęp od krawędzi ccr [mm] | 38 | 90 | 105 |
| Obciążenie w wyp. pożaru śruba ≥ 4.8 | |||
| Dop. obciążenie R30 dop. F [kN] | 0,6 | 0,9 | 1,1 |
| Dop. obciążenie R60 dop. F [kN] | 0,6 | 0,9 | 0,9 |
| Dop. obciążenie R90 dop. F [kN] | 0,6 | 0,6 | 0,6 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,5 | 0,5 |
| Obciążenie w wyp. pożaru śruba ≥ 5.6 | |||
| Dop. obciążenie R30 dop. F [kN] | 0,6 | 0,9 | 1,5 |
| Dop. obciążenie R60 dop. F [kN] | 0,6 | 0,9 | 1,5 |
| Dop. obciążenie R90 dop. F [kN] | 0,6 | 0,9 | 0,9 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,5 | 0,5 |
| Charakterystyczny odstęp pomiędzy osiami scr,fi [mm] | 100 | 180 | 210 |
| Charakterystyczny odstęp od krawędzi ccr, fi [mm] | 50 | 90 | 105 |
| Wielkość kotwy | M10x25 | M10x30 | M10x40 | M12x25 | M12x50 | M16 |
|---|---|---|---|---|---|---|
| Średnica nominalna wiertła d0 = [mm] | 12 | 12 | 12 | 15 | 15 | 20 |
| Głębokość otworu h0 = [mm] | 25 | 30 | 40 | 25 | 50 | 65 |
| Moment dokręcania przy kotwieniu Tinst = [Nm] | 15 | 15 | 15 | 35 | 35 | 60 |
| Otwór przejściowy w przył. części budowlanej df ≤ [mm] | 12 | 12 | 12 | 14 | 14 | 18 |
| Długość gwintu Lth [mm] | 12 | 12 | 15 | 12 | 18 | 23 |
| Min. głębokość wkrętu Lsdmin [mm] | 10 | 10 | 11 | 12 | 13 | 18 |
| Standardowa-/min. grubość elementu budowlanego hmin1 / hmin2 [mm] | 100/80 | 120 | 120 | 100/80 | 130 | 160 |
| Min. odstęp pomiędzy osiami smin [mm] | 60 | 100 | 100 | 100 | 120 | 150 |
| Min. odstęp od krawędzi cmin [mm] | 100 | 115 | 135 | 110 | 165 | 200 |
| Dop. obciążenie w ciągu w zarysowanym/niezarysowanym betonie | ||||||
| C12/15 i C16/20 [kN] | 1,7 | - | - | 1,7 | - | - |
| C20/25 do C50/60 [kN] | 2,1 | 2 | 2 | 2,1 | 2,4 | 6,3 |
| Dop. moment gięcia (stal 4.6) Mdop [Nm] | 12,8 | 12,8 | 12,8 | 22,2 | 22,2 | 56,9 |
| Dop. moment gięcia (stal 5.6) Mdop [Nm] | 15,8 | 15,8 | 15,8 | 27,8 | 27,8 | 71 |
| Dop. moment gięcia (stal 5.8) Mdop [Nm] | 21,1 | 21,1 | 21,1 | 37,1 | 37,1 | 94,9 |
| Dop. moment gięcia (stal 8.8) Mdop [Nm] | 34,3 | 33,7 | 34,3 | 60 | 60 | 152 |
| Charakterystyczny odstęp pomiędzy osiami scr [mm] | 75 | 230 | 170 | 75 | 170 | 400 |
| Charakterystyczny odstęp od krawędzi ccr [mm] | 38 | 115 | 85 | 38 | 85 | 200 |
| Obciążenie w wyp. pożaru śruba ≥ 4.8 | ||||||
| Dop. obciążenie R30 dop. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Dop. obciążenie R60 dop. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Dop. obciążenie R90 dop. F [kN] | 0,6 | 0,9 | 1,1 | 0,6 | 1,5 | 3 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,7 | 0,9 | 0,5 | 1,2 | 2,4 |
| Obciążenie w wyp. pożaru śruba ≥ 5.6 | ||||||
| Dop. obciążenie R30 dop. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Dop. obciążenie R60 dop. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 4 |
| Dop. obciążenie R90 dop. F [kN] | 0,6 | 0,9 | 1,5 | 0,6 | 1,5 | 3,7 |
| Dop. obciążenie R120 dop. F [kN] | 0,5 | 0,7 | 1,0 | 0,5 | 1,2 | 2,4 |
| Charakterystyczny odstęp pomiędzy osiami scr,fi [mm] | 100 | 170 | 170 | 100 | 200 | 400 |
| Charakterystyczny odstęp od krawędzi ccr, fi [mm] | 50 | 85 | 85 | 50 | 100 | 200 |
Obowiązują wartości wymienionych dopuszczeń i certyfikatów w najbardziej aktualnym brzmieniu (patrz: www.sikla.pl/downloads).
| Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
Do mocowania wielokrotnego systemów nie nośnych- dopuszczenie Sikla ETA-10/0258 (M8 - M12), do kotwienia w betonie nie zwartym dopuszczenie Sikla ETA-10/0257 (M8 - M16), kontrola odporności ogniowej, zgodność z zaleceniami VdS, FM-Approval ≥ M10
