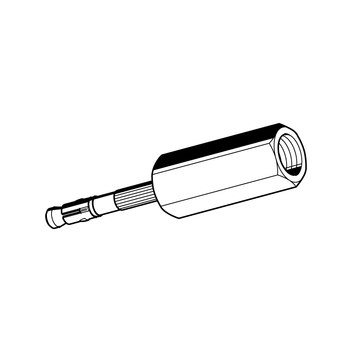

Kotwa gwoździowa AN
![](/sixcms/media.php/443/thumbnails/1406_nagelanker_AN_N6_%20M8_M10.tif.47023.png)
![](/sixcms/media.php/443/thumbnails/1406_nagelanker_sk01.tif.47024.png)
![](/sixcms/media.php/443/thumbnails/1406_nagelanker_AN_N6_%20M8_M10_mont01.tif.47025.png)
Zastosowanie
Kotwa stosowana m.in. do szybkiego i bezpiecznego mocowania szyn montażowych i rurociągów do betonowych stropów lub ścian. Umiejscowiony wewnątrz kotwy bezstopniowy gwint M8/M10 umożliwia mocowanie elementów (np. rurociągów) do korpusu budowlanego tylko przy użyciu kotwy.
Niewielka głębokość otworu - 35 mm- oraz średnica otworu 6 mm, sprawiają, że kotwa nie narusza zbrojenia betonu.
Montaż
Osadzenie kotwy gwoździowej AN N M8/M10:
1. Wykonać otwór,
2. Oczyścić otwór,
3. Osadzić kotwę - gotowe!
Dane techniczne
Głębokość- kotwienia 25 mm | Głębokość- kotwienia 30 mm | |
---|---|---|
Dopuszczalne obciążenie w strefie rozciągania [kN] do mocowania zgodne z dopuszczeniem w betonie ≥ C20/25 | 2,14 | 2,81 |
Charakterystyczny odstęp osi scr ≥ [mm] | 100 | 100 |
Charakterystyczny odstęp od krawędzi ccr ≥ [mm] | 100 | 100 |
Min. grubość elementu budowlanego hmin [mm] | 80 | 80 |

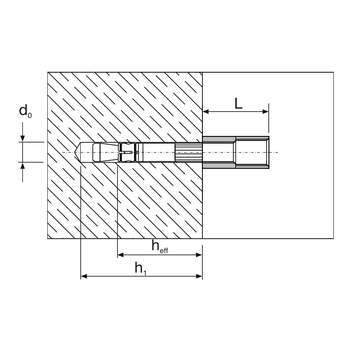

Średnica nawiertu do [mm] | 6 | 6 |
Głębokość nawiertu h1 ≥ [mm] | 35 | 40 |
Efektywna głębokość kotwienia hef ≥ [mm] | 25 | 30 |
Długość L [mm] | 25 | 25 |
Przyłącze gwintowane | M8/M10 | M8/M10 |
Dop. obciążenie w przyp. działania ognia 1) | ||
30 min. N(30) [kN] | 0,6 | 0,8 |
60 min. N(60) [kN] | 0,6 | 0,7 |
90 min N(90) [kN] | 0,6 | 0,6 |
120 min. N(120) [kN] | 0,5 | 0,6 |
R 30 bis R120 | ||
Charakterystyczny odstęp od osi scr ≥ [mm] | 100 | 100 |
Charakterystyczny odstęp od krawędzi ccr ≥ [mm] | 50 | 50 |
1) za pomocą pręta gwintowanego o klasie≥ 5.8
Obowiązują wartości wyszczególnione w dopuszczeniu, w najbardziej aktualnym wydaniu www.sikla.pl /service/downloads.
Materiał: | Stal, ocynk galwaniczny |
Dopuszczenia / Deklaracje zgodności
Dopuszczenie ETA-13/0048
Zastosowanie jako mocowanie wielopunktowe w systemie betonów nienośnych (min. C12/15 i najwyżej C50/60).
Kontrola odporności ogniowej, zgodne z wytycznymi VdS
![]() | ![]() | ![]() |
Kotwa gwoździowa AN - ETA-13/0048 plik PDF | 1.5 MB Kotwa gwoździowa AN - ETA-13/0048 (tłumaczenie) plik PDF | 670.4 KB Kotwa gwoździowa AN - ETA-13/0048 - Certyfikat zgodności zakładowej kontroli produkcji plik PDF | 362.4 KB Kotwa gwoździowa AN - ETA-13/0048 - Certyfikat zgodności zakładowej kontroli produkcji (tłumaczenie) plik PDF | 78.2 KB Kotwa gwoździowa AN - 0048 - Deklaracja właściwości użytkowych plik PDF | 702.5 KB Kotwa gwoździowa AN - 0048 - Deklaracja właściwości użytkowych (tłumaczenie) plik PDF | 802.3 KB
