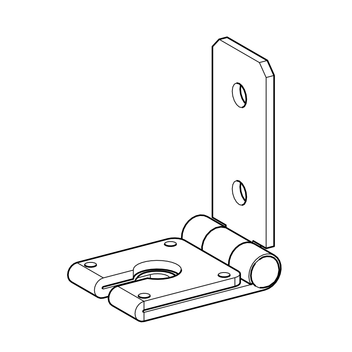

Przegub JOI R
Zastosowanie

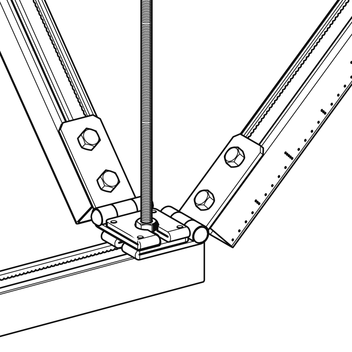

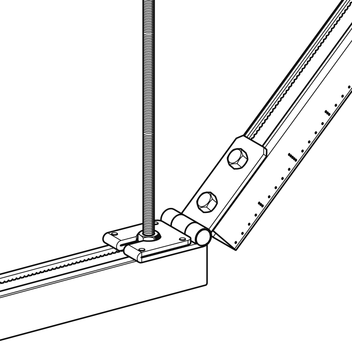

Przegub JOI R może być stosowany do usztywniania systemów mocujących, jak i również konstrukcji stosowanych przy obciążeniach sejsmicznych. Projekt przegubu "z dziurką od klucza" umożliwia montaż przegubu po całkowitym zamontowaniu konstrukcji. Przy montażu bezpośrednio na szynie montażowej 41, 4 kołki i dwa punkty mocowania gwarantują niezawodne zabezpieczenie przed przesunięciem lub przekręceniem. W przypadku konieczności montażu dwóch odciągów, przegub można montować jeden na drugim. Zabezpieczenie przed przesunięciem i przekręceniem zależne jest od użytych już komponentów systemu; jeśli użyty został blok PB 41, zabezpieczenie przed przekręceniem jest gwarantowane. W przypadku użycia łapy mocującej lub podkładki zabezpieczenie przed przesunięciem i przekręceniem, zabezpieczenia jest ograniczone.

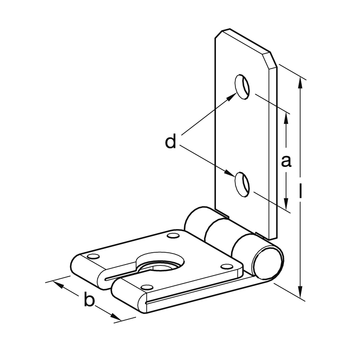

Dane techniczne
| Typ | Pasuje do |
|---|---|
| 20 | Nakrętki sześciokątnej M10 i 3/8"- gwint calowy (UNC) |
| 23 | Nakrętki z kołnierzem M10, Nakrętki sześciokątnej M12 i 1/2"- gwint calowy (UNC) |
| Obciążenie nominalne: | 2,0 kN |
| Moment dokręcania: | 50 Nm |
| Materiał: | Stal, ocynk galwaniczny |
Należy wziąć pod uwagę max. dopuszczalny moment nośny ramienia szyny montażowej (44,5 Nm).
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 185.2 KB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 153.7 KB
