Klamra nośna TCS 41 HCP



Zastosowanie

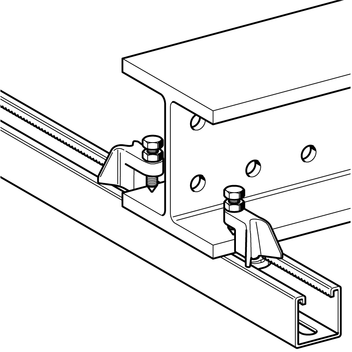

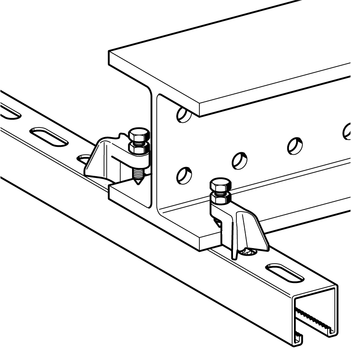

Klamra nośna TCS 41 umożliwia mocowanie szyn montażowych (wzór otworów 3 i 4) bezpośrednio do dźwigarów stalowych. Montaż klamry nośnej na grzbiecie szyny stwarza szersze możliwości montażu po jej otwartej stronie. Możliwy jest też montaż klamry w otwartej stronie szyny (patrz rys. 3)
Zakres dostawy

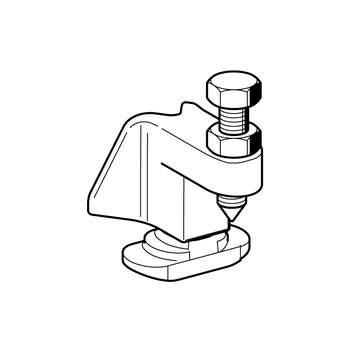

Żeliwny korpus (odlew) ze śrubą napinająca i przeciwnakrętką.
Montaż
Stopkę klamry umieścić w otwartej stronie szyny lub jej otworze, obrócić o 90° i zamocować do dźwigara. Śrubę dokręcić początkowo ręcznie, po czym dokręcić kluczem o ok. 1 1/2 obrotu. Stożkowy koniec śruby zagłębia się w relatywnie miękkim materiale dźwigara i dzięki centrycznemu przenoszeniu sił tworzy bezpieczne i mocne połączenie. Dodatkowe bezpieczeństwo zapewnia dokręcenie przeciwnakrętki.
Dane techniczne
Obciążenie nominalne: | 4,0 kN |
Materiał: | Korpus żeliwny ze śrubą 8.8, HCP |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB
