System montażowy siMetrix 46
Uchwyt do profilu montażowego MPK 46

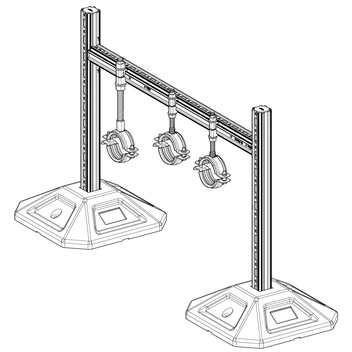

Zastosowanie
Uchwyt do profili montażowych MPK 46 umożliwia bezstopniowe mocowanie prętów gwintowanych z boku profilu montażowego PRO 46. Regulacja wysokości obejmy rurowej jest nieograniczona. Dzięki niewielkiemu zapotrzebowaniu na miejsce montażowe w przypadku montażu bocznego z przesuniętym profilem, uszy obejm mogą zachodzić na siebie.
Zakres dostawy
MPK 46 jako pojedynczy element lub

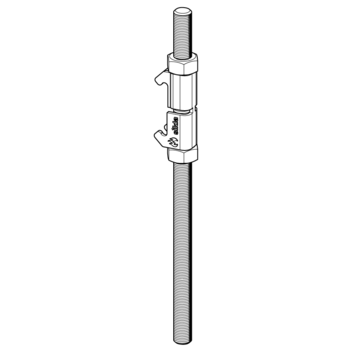

jako wstępnie zmontowany zestaw składający się z:
1 x MPK 46
1 x Złączka gwintowana GST 200 mm
2 x Nakrętka sześciokątna
Montaż
Uchwyt do profili montażowych MPK 46 należy zaczepić z jednej strony i zatrzasnąć, naciskając na środku. Następnie przełożyć pręt gwintowany, ustawić wymaganą wysokość i zablokować nakrętką na górze i na dole.

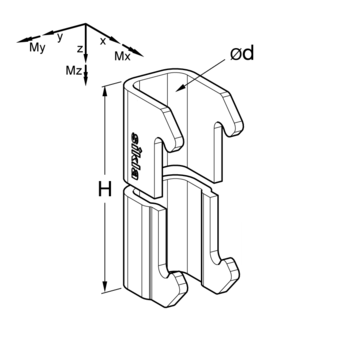

Dane techniczne
| Typ | d [mm] | H [mm] | ± Vx,dop [kN] | ± Vy,dop [kN] | ± Vz,dop [kN] |
|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,5 | 0,84 | 2,93 |
| M10 | 11 | 45 | 0,5 | 0,84 | 2,93 |
| M12 | 13 | 45 | 0,5 | 0,84 | 2,93 |
| M16 | 17 | 45 | 0,5 | 0,84 | 2,93 |
| Moment dokręcania: | 15 Nm |
| Materiał: | Stal, HCP |
