Zastosowanie

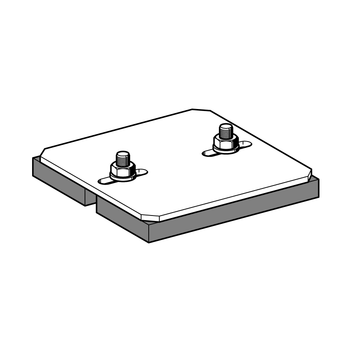

Kompletny element wyposażony w matę tłumiącą do stosowania na dachach płaskich i dachach pokrytych folią, jak również do ustawiania urządzeń w pomieszczeniach zamkniętych np. piwnicach. W kombinacji z elementami systemu montażowego Sikla możliwa jest realizacja dowolnych rozwiązań konstrukcyjnych. Przepuszczająca wodę mata kauczukowa gwarantuje stabilność konstrukcji przy jednoczesnym zapewnieniu równomiernego rozłożenia działających sił. Przy spadku dachu do 3%, mocowana do stopy SHB szyna montażowa lub inne elementy systemu Sikla, nie wymagają regulacji kąta położenia

Element w szczególności nadaje się do stosowania przy mocowaniu wszelkiego typu urządzeń, agregatów, rurociągów, kanałów wentylacyjnych czy też ciągów komunikacyjnych.

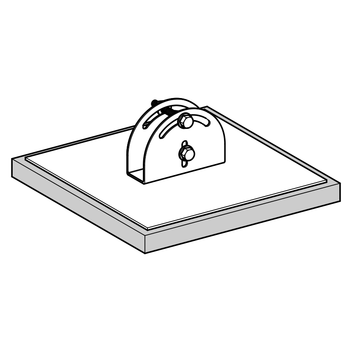

Do podstawy SHB można montować następujące elementy z systemu Sikla: płytki podstawy, konsole kątowe 150/150, przegub JOI 41T, szyny montażowe 41, konsole szynowe, uchwyty WBD do szyn pojedynczych.

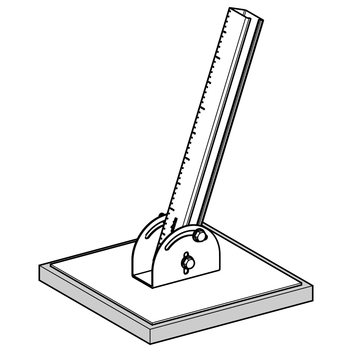

Podstawy typu SHB 41-5, 41-6, 41-7, 41-8 charakteryzują się zwiększoną możliwością regulacji kąta nachylenia (do 45°) oraz regulacją obrotu (do 90°).


Do podstawy SHB HCP typ 41-7 przyłączać można również profil siFramo TP F 80. Przy montażu zastosować należy 4 wkręty FLS F.

Do podstawy SHB HCP typ 41-8 przyłączać można również profil siFramo TP F 100. Przy montażu zastosować należy 4 wkręty FLS F.

Montaż

Możliwe łączenie z elementami systemów montażowych Sikla.

Dane techniczne

Stat. moduł elastyczności:
W oparciu o normę
DIN 53513

0,8 - 0,9 N/mm2
Dynam. moduł elastyczności:
W oparciu o normę
DIN 53513

0,6 - 2,2 N/mm2
Odkształcenie końc. pod wpływem obciążenia:
DIN 53572
ok. 4,5 %
mierzone 30 min. po zdjęciu obciążenia
przy 50 % odkształcenia /
23°C po 72 godz.
Wytrzymałość na rozciąganie:
DIN 53571
0,40 N/mm2 wart. min.
Wydłużenie przy zerwaniu:
DIN 53571
70 % wart. min.
Wytrzymałość na zerwanie:
DIN 53515
3,4 N/mm2 wart. min.
Klasa odporności ogniowej:
DIN 4102
B2

Testy w celu ustalenia wartości sił tarcia klient przeprowadza samodzielnie. W zależności od użytej folii dachowej, klient musi zadecydować o zastosowaniu dodatkowej warstwy oddzielającej (np. flizeliny). Przeniesienie obciążenia na konstrukcję musi być sprawdzone przez klienta.

Materiał:
Stal, HCP, kauczuk-tworzywo warstwowe

Typ
L [mm]
a [mm]
b [mm]
D [mm]
SHB 160 164 x 164 65 131 20
SHB 300 304 x 304 65 131 20
SHB 450 454 x 454 65 131 21
SHB 600 604 x 604 65 131 23

Typ
Wys. profilu hmax [mm]
Wymiary płyty [mm]
SHB 41-5 41 - 41 350 x 350
SHB 41-6 41 - 62 350 x 350
SHB 41-7 41 - 41D 350 x 350
SHB 41-8 41 - 52D 350 x 350

Pozostałe dane techniczne - patrz uchwyt WBD.
