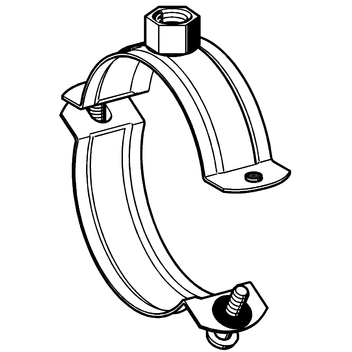

Obejma śrubowa SRS VA
Zastosowanie
Dwuczęściowa obejma z przyłączem M8 lub M10, do mocowania rurociągów.
Zakres dostawy
Kompletna obejma z dwoma śrubami spinającymi; z jednej strony skręcona wstępnie, przez co gotowa do natychmiastowego użycia. Po drugiej stronie obejmy zamontowana jest podkładka z tworzywa sztucznego, która chroni drugą śrubę spinającą przed wypadnięciem.
Dane techniczne
| Typ | Przyłącze gwintowane | Max. dop. ciąg | Moment dokręcania [Nm] |
|---|---|---|---|
| 13 - 73 | M8 | 0,6 kN | 2 |
| 75 - 169 | M10 | 2,5 kN | 2 |
Max. dop. ciąg został ustalony przy zastosowaniu metod statystycznych przy jednoczesnym zachowaniu max. dopuszczalnej deformacji wynoszącej 1,5 mm ewent. 2% max. rozszerzalności liczonej od średnicy rury.
| Materiał: | Stal nierdzewna A4 |
Dopuszczenia / Deklaracje zgodności
KOT 2023/2586
Krajowa Deklaracja Właściwości Użytkowych ITB-KOT-2023_2586 plik PDF | 1.3 MB SIKLA Krajowa Ocena Techniczna ITB-KOT-2023/2586 plik PDF | 38.7 MB Znak budowlany B plik PDF | 150.4 KB
