High Corrosion Protection

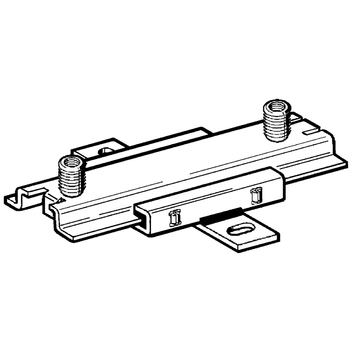

Element ślizgowy GS 2G-PL HCP
Zastosowanie
Element ślizgowy do mocowań podwójnych, ciągów instalacyjnych bezpośrednio do montażu na szynach montażowych Sikla lub do korpusu budowlanego.
Stosowany w kombinacji z obejmami rurowymi: Ratio S i Stabil D-3G.
Możliwe połączenia z innymi obejmami rurowymi: od M10 do R1". Adapter do tych połączeń - patrz Adapter IG/IG. Tłumienie szumów ślizgu możliwe jest dzięki zastosowaniu wkładek ślizgowych wykonanych ze wzmocnionego włóknem szklanym poliamidu.
Dane techniczne
| Dopuszczalne obciążenie przy mocowaniu do stropu: | 0,6 kN |
| Dopuszczalne obciążenie przy mocowaniu do podłogi: | 1,2 kN |
| Ramię dźwigni Lmax: | 150 mm |
| Max. droga ślizgu: | 140 mm |
| Długotrwała wytrzymałość na temperatury: | 130°C |
| Współczynnik tarcia statycznego µ0: | 0,18 |
| Współczynnik tarcia ślizgowego µ: | 0,14 |
| Materiał: | |
| Korpus i suwak ślizgu: | Stal, HCP |
| Płytka ślizgowa: | Poliamid, wzmocniony włóknem szklanym |
Dopuszczalne obciążenie FZ * w przyp. pożaru
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = max. dop. obciążenie w ciągu
* Należy uwzględnić wytrzymałość na obciążenie użytych elementów łączących. Ma to szczególne znaczenie w przypadku pożaru.
Dopuszczenia / Deklaracje zgodności
