System montażowy siMetrix 46
Element ślizgowy GS H3G-PL 46
Zastosowanie
Zestaw przesuwny dla pojedynczych i podwójnych mocowań do tworzenia zamocowań osiowo przesuwnych na profilu montażowym siMetrix PRO 46 lub bezpośrednio na konstrukcji. Różne opcje połączeń w zależności od obciążenia za pomocą nakrętki 3G: M10, M16 i 1/2”.
Montaż
W przypadku montażu stojącego od DN 100, w obu elementach ślizgowych należy zamontować nakrętkę zabezpieczającą G 1/2" na nakrętce przyłączeniowej 3G.
Dane techniczne

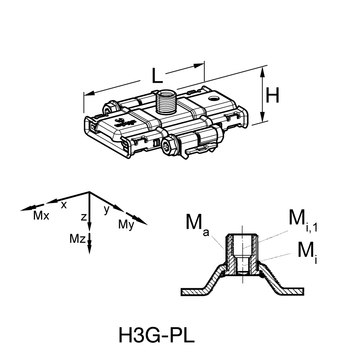

| Typ | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|
| H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |

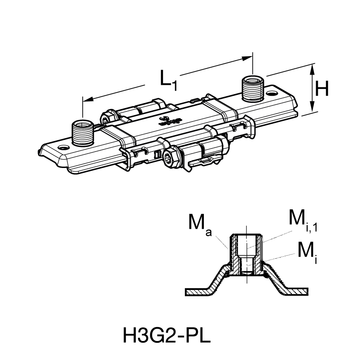

| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
| Typ | Vz,dop [kN] | - Vz,dop [kN] | ± Mx,dop [kNm] |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
| Długotrwała wytrzymałość na temperatury: | 130°C |
| Współczynnik tarcia statycznego µ0: | 0,07 |
| Współczynnik tarcia ślizgowego µ: | 0,07 |
| Moment dokręcania śrub zestawu siMetrix: | 15 Nm |
| Materiał: | |
| Korpus i suwak ślizgu: | Stal, HCP |
| Wkładka ślizgowa: | Poliamid, wzmocniony włóknem szklanym, powłoka MoS2 |
| Typ | Max. ramię dźwigni [mm] | Max. droga ślizgu s [mm] |
|---|---|---|
| H3G-PL 46 | 500 | 100 |
| H3G2-PL 46 | 500 | 140 |
